插入損耗	0.2（dB）
回波損耗	PC≥40dB UPC≥50dB APC≥60dB（dB）
插拔次數	＞1000次
尺寸	420*320*133（mm）
32芯	420*320*133
品牌	曼特奇
型號	mtq-fqx32

一、概念

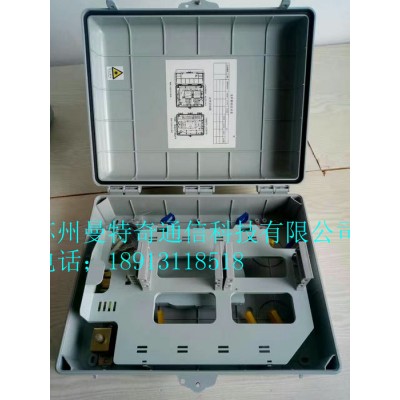

光纖配線箱FTTH光網絡中的客戶端配線設備，主要用于光傳輸終端的成端熔接、分光、配線輸出等功能，能有效的對光纜進行終接、保護及管理，為光網絡傳輸過程中的必要設備。

二、產品特點

2.1本產品有工程塑料阻燃ABS盒聚碳酸脂材料混合經造后高溫住塑成型，有塑料中的合金鋼美稱，產品外形線條流暢，抗沖擊能力強，防護能力可達IP55級。

2,2本產品為多用途配線設備，既能當光分線箱使用也能當光分器箱使用，操作方便靈活。

2.3采用獨特的防盜鎖設計，箱體開閉靈活，防護性能良好。

2.4采用獨特的活動鉸鏈結構，施工時能方便的將箱蓋卸下、裝上以利用于溶接配線工作。

2.5采用翻板式結構，能高密度的配置端口和分光設施。

三、使用方式

3.1分線箱式使用：當不用分光方式工作時，采用24只SC型適配器作為連接器使用，輸入輸出光纜每邊成端24個SC插頭完成光路連通盒分配工作。

3.2光分路器箱使用方式一：當需要使用盒式光分路器盒時，科將1分16或1分32的盒時光分器置放于盒底的盤纖系統中固定，即可作為光分路箱使用。

3.3光分路器箱使用方式二：當需要使用插片式光分路器時，可將1分8的插片式光分路器1個或2個插入翻版正面的卡盒中固定，既可作為光分路器箱使用。

1個或2個插入翻版正面的卡盒中固定，既可作為光分路器箱使用。

3.4光分路器箱使用方式三：當同時需要使用盒式、插片式光分路器時，可將盒式光分器置放在下層而將插片式光分路器置放于上層使用。

四、安裝和使用

4.1安裝方法：將箱體打開，取下箱蓋，從附件包中去出塑料膨脹釘3套，在指定位置打好墻孔，放入螺栓，從底盒正面用3個螺釘擰緊即可。

4.2布放光纜：

a尾纖于室外光纜開剝50mm左右后熱熔接；

b將熱熔接后的熱熔管放置在翻版反面熔接卡槽上；

c將室外光纜鋼芯線固定在盒底加強芯固定位上，將防水鎖頭鎖緊；

d將適配器放置子中間翻版適配器卡位上尾纖熔接室外光纜后，插頭卡在適配器內；

e用戶皮線光纜采用快速連接器鏈接時，拉出皮線光纜黑色進纜堵頭，把皮線光纜穿入箱體，箱內皮線光纜預留一定的長度盤在盒底盤纖掛耳內，裝上快速連接接頭即可。

f未布纜的進纜孔用光纜堵頭封住，防止灰塵進入盒體。

五、環境條件：

1、工作溫度：—40°~+60°C;

2、相對濕度：93%（at+40°C);

3、大氣壓力：62kpa~101kpa(近似海拔0~5000米）

4、插入損耗：≤ 0.2dB；

5、回?fù)軗p耗：≥ 50dB；

6、插拔耐久性能：＞1000次

7、絕緣電阻：≥1000MΩ/500v(DC)

8、耐壓：＞3000v(DC)/1min不擊穿，無飛弧。
