產品用途	通訊 規約轉換 遠動通訊
規格	HD170
軟件類型	LINUX應用通訊軟件
售后服務	保修三年
支持系統	LINUX
版本語言	簡體中文版
品牌	恒典科技
型號	HD170
加工定制	是



    1  概述     1.1  主要用途及適用范圍

    通信管理機作為自動化系統中整個通信網絡的專用前置機，直接連接保護裝置，并完成向DCS、ECS及NCS等的轉發；是集保護運行狀態監視、信息集中、通信轉發、通信路由等功能于一體的樞紐設備。因此保護管理機的性能會直接影響到整個自動化系統的性能及構架模式。 從而不同地方有不同要求。因而HD170通信管理機有兩種配。

    一種以高性能32位ARM為核心處理器，ARM處理器以其高性能低功耗的特性成為目前應用廣泛的32位嵌入式處理器。 這兩種都以嵌入式Linux為操作系統的通信管理裝置。嵌入式Linux秉承了開放的Linux的諸多性能，并經過精心優化和裁減，形成了一個高度優化的、代碼緊湊的系統從而更加適用于嵌入式設備。

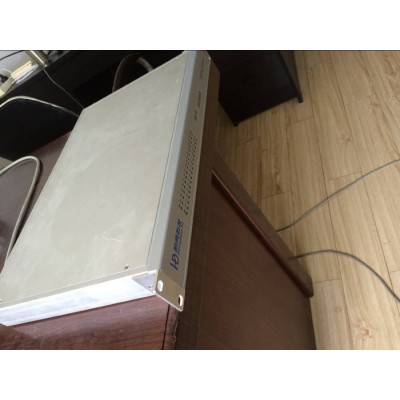

    HD170型數字式通信管理機是一種具有多接口、多協議及可擴充性強等特點的高可靠性嵌入式通信管理機。取消了以往工控機的風扇、硬盤等機械運轉器件。此設計比工控機更適合于應用在強烈震動或多塵的工業現場，可靠性更高,。

    1.2  基本功能及技術特點

       a、數據傳送

    1、模擬量測量綜合誤差     ≤ 0.5%

    2、電網頻率測量誤差       ≤ 0.01Hz

    3、站內事件順序記錄分辨率 ≤ 1ms

    4、遙測信息響應時間（從I/O輸入端至遠動通信裝置出口） ≤3s

    5、遙信變化響應時間（從I/O輸入端至遠動通信裝置出口） ≤2s

    6、控制命令從生成到輸出的時間 ≤ 1s

    7、控制操作正確率  =  良好

    8、遙控動作成功率 ≥ 良好

    9、事故時遙信年正確動作率 ≥ 良好

    10、系統可用率 ≥ 良好

    11、系統平均故障間隔時間（MTBF） ≥ 50000h

    12、電力系統故障10s內CPU平均負荷率   ≤ 50%

    13、電力系統故障10s內監控系統網絡平均負荷率 ≤ 50%

    14、GPS對時精度 ≤ 1ms

    b、站內通信

    2 系統提供以太網口、串行口（232/485）

    2 直接間隔設備通信。

    c、控制操作：

    2 提供控制接口功能。

    d、數據監視：

    2 提供變電站的實時數據監視功能。包括模擬量、數字量、電能量、事件告警等。

    2 提供變電站的運行工況的監視功能。

    e、遠動功能：

    2 提供多個調度通信接口，數目不受軟件的限制。

    2 支持多種調度通信規約，包括：CDT、DISA、103、IEC60870-5-101、IEC60870-5-104、61850等。

    2 提供規約轉換功能。

    2  技術性能及指標     2.1裝置電源

    額定電壓：單相220V或者110V

    允許偏差：-20%～+15%；

    頻率： 50Hz 允許偏差：±5％

    2.2 絕緣性能

    2.2.1絕緣電阻

      電源輸入與機殼之間、隔離回路與機殼之間，絕緣電阻不低于100MΩ（500V兆歐表）

    2.2.2介質強度



被試回路	額定絕緣電壓(V)	試驗電壓(V)
電源回路－外殼	60＜U≤250	2000
通信接口回路－外殼	≤60	500

    2.2.3 沖擊電壓試驗

    在正常試驗大氣條件下，裝置的電源輸入回路應能承受1.2/50μs的標準雷電波的短時沖擊電壓。電源回路開路試驗電壓5KV,通訊衛接口回路開路試驗電壓1KV。

    2.3 耐濕熱性能

    裝置能承受GB/T 2423.9規定的濕熱試驗。

    2.4 電磁兼容性(EMC)

    2.4.1高頻干擾

    裝置能承受GB/T 14598.13-1998中規定的嚴酷等級為3級的高頻干擾。

    2.4.2 靜電放電

    裝置能承受GB/T 14598.14-1998中規定的嚴酷等級為3級的靜電放電。

    2.4.3 快速瞬變干擾

       裝置能承受GB/T 14598.10-1998中規定的嚴酷等級為3級的快速瞬變干擾。

    2.4.4 浪涌干擾

       裝置能承受GB/T 17626.5-1997中規定的嚴酷等級為3級的浪涌干擾。

    2.4.5 工頻磁場抗擾度

    裝置能承受GB/T 17626.8-1998中規定的嚴酷等級為5級的工頻磁場干擾。

    2.5振動

    2.5.1裝置能承受GB/T 11287-2000中規定的嚴酷等級為I級的振動響應試驗。

    2.5.2裝置能承受GB/T 11287-2000中規定的嚴酷等級為I級的振動耐久試驗。

    3系統軟件

    本設備主要用于電廠、變電站等設備通訊、將各種保護信息匯集處理再上傳至DCS、ECS及NCS等系統。而且用戶使用量大，用戶現場維護人員主要對硬件設備維護精通，不能很好對軟件進行維護。而本設備現場使用量大，這**要求設備軟件要少維護，減少維護成本。這**需要通信服務器安裝簡易，用戶只需進行硬件維護。

    3.1軟件系統組成     硬件：

    (A ) ARM微處理器的主板:

    ·  1G內存，4GFlash存儲,主頻800M

    ·  16個串口

    ·  4個100/1000M以太網口





    軟件：

    系統軟件：嵌入式Linux.。

    應用軟件：標準C語言編寫。

    工具軟件：VC++編寫，運行在WINDOWS下
