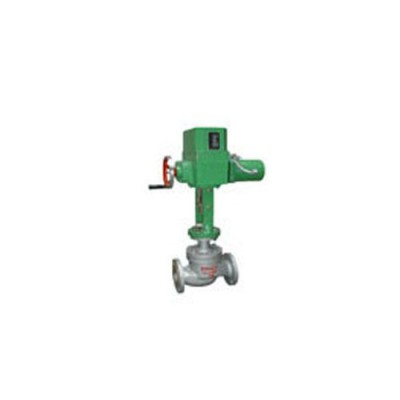

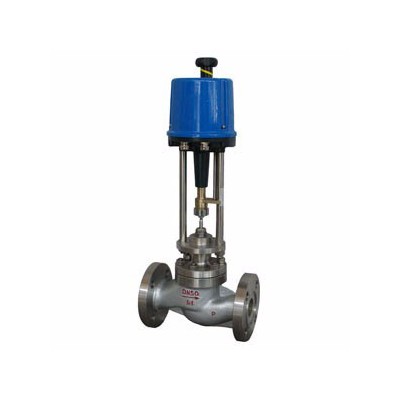

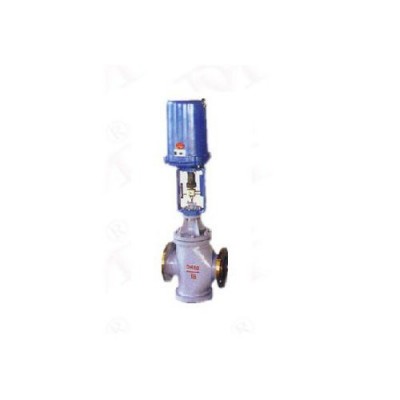

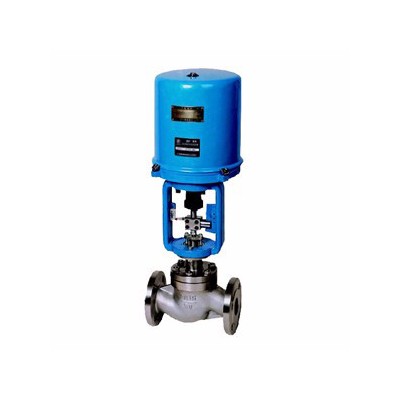

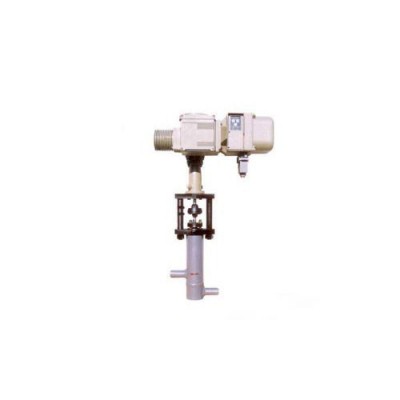

ZDSP(N)電動單(雙)座調節閥

ZDSP(N)電動單(雙)座調節閥配用德國進口PS系列等直行程電動執行機構，無需另配伺服放大器，有輸入控制信號（4－20mADC或1－5VDC）及單相電源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節，具有體積小，重量輕、連線簡單、泄漏量少的優點，但抗不平衡力較小，故閥門前后的工作壓差不宜過高。它們能廣泛應用于電力、冶金、石油、化工、輕工環保等行業的工業過程自動控制系統中。我廠在原有氣動角形閥的基礎上開發的一種新穎產品。產品廣泛應用于石油、化工、冶金、電站、采礦、制藥、鍋爐、煙草、酒店、建筑、紡織等領域。調節閥適用于空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品等介質。ZDSP(N)電動單(雙)座調節閥由于采用合理的閥芯和閥座接觸面角度，所以該閥在關閉狀態下沒有泄漏現象；制造均流罩和閥芯的材料采用了優質不銹鋼材料，即使在兩相流動和節流狀態下運行，汽蝕速度也是相當緩慢，這樣就延長了閥門的使用壽命，噪聲也很小。閥門設計均采用裝拆簡便的結構，當內部零件損壞，只要拆下閥蓋螺帽，即可依次取出各個零件，隨意調換任何零件，檢修非常方便。

ZDSP(N)電動單(雙)座調節閥閥體



形式：直通鑄造閥 公稱通徑：20－300mm 公稱壓力：PN1.6 4.0 6.4MPa 連接形式：法蘭式按JB78－59 JB79－59 材 料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti



二、ZDSP(N)電動單(雙)座調節閥上閥蓋



常 溫 型：-20℃－+200℃ 散 熱 型：-40℃－+450℃ 壓蓋形式：螺栓壓緊式 填 料：V型聚四氟乙烯填料、柔性石墨、不銹鋼波紋管

三、ZDSP(N)電動單(雙)座調節閥示意圖 四、ZDSP(N)電動單(雙)座調節閥安裝尺寸和重量（ZDSP）

公稱通徑DN（mm）	L(mm)			H1mm	H(mm)		Rmm	重量
	PN(PMa)				常溫	中溫		1.6MPa	4.0 6.4Mpa
	1.6	4.0	6.4						常溫	中溫
G3/4	120			32	633	720	176	8	9	11
20	180	185	190	95	710	861	176	10	14	17
25	185	190	205	112	736	887	176	12	16	19
32	200	210	220	118	748	899	176	14	26	30
40	220	230	240	129	780	922	176	20	30	34
50	250	255	265	144	801	952	176	20	30	34
65	275	285	295	178	910	1061	176	49	54	64
80	305	310	325	191	926	1077	176	49	54	64
100	350	355	370	195	934	1085	176	62	72	83
125	410	425	440	245	1117	1332	176	83	96	110
150	450	460	475	255	1133	1348	225	116	134	154
200	550	560	570	290	1216	1431	225	171	204	234
250	670	740	750
300	770	805	820



五、ZDSP(N)電動單(雙)座調節閥安裝尺寸和重量（ZDSN）

公稱通徑DN（mm）	L(mm)			H1mm	H(mm)		Rmm	重量
	PN(MPa)				常溫	常溫		1.6MPa	4.0 6.4Mpa
	1.6	4.0	6.4						常溫	中溫
25	185	190	205	117	746	897	176	14	18	21
32	200	210	220	120	752	903	176	16	19	22
40	220	230	240	139	791	942	176	18	28	32
50	250	255	265	144	801	952	176	22	32	36
65	275	285	295	188	930	1081	176	53	57	65
80	305	310	325	208	960	1111	176	62	67	77
100	350	355	370	220	984	1135	176	86	97	108
125	410	425	440	270	1167	1382	225	98	118	135
150	450	460	475	280	1187	1402	225	160	178	198
200	550	560	570	320	1271	1486	225	294	328	358
250	670	740	750	440	1510	1725	225
300	770	805	820	502	1634	1849	225



六、ZDSP(N)電動單(雙)座調節閥型號編制說明

Z	D	S	P	40	P	G
自控閥門	執行機構類型：	位移特征：	閥門結構：	公稱壓力：	閥體材質：	溫度類型：
	D：表示PS系列	S：表示直行程	P：表示單座	16：表示1.6MP	C：表示碳鋼	G：表示中溫型 常溫省略
	R：表示3810系列		N：表示雙座	40：表示4.0MP	P：表示不銹鋼鑄鐵省略
	H：表示DKZ系列			64：表示6.4MP
	C：表示ZAZ系列

七、定貨須知 1.產品型號與名稱 2.公稱通徑DN(mm) 3.公稱壓力
4.流量特性 5.閥體材質 6.額定流量系數
7.介質種類和溫度范圍 8.閥前后壓力(壓差) 9.電源電壓和控制信號    10.其它特殊要求
