標準	國標
材質	不銹鋼
工作溫度	常溫
公稱通徑	15-50
連接形式	內螺紋
流動方向	單向
密封形式	硬密封型
驅動方式	電子
適用介質	水,蒸汽,油品,弱酸堿介質,空氣
用途	流量控制,調壓,調節,溫控,節流
壓力環境	常壓
類型(通道位置)	二通式
品牌	歐門氏OUMENS
型號	DN15-50不銹鋼蒸汽電動調節閥
加工定制	是

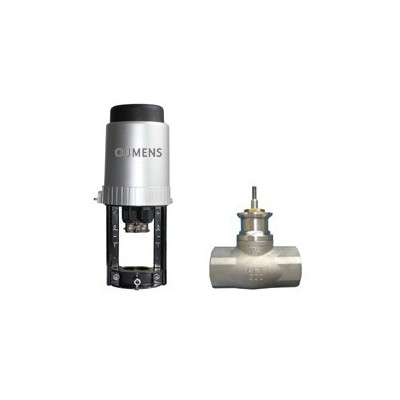

歐門氏DN15-50二通內螺紋不銹鋼蒸汽電動調節閥

匹配MR500/MR1000/1800N系列驅動器，標稱輸出力為500N、1000N、1800N，可提供三位浮點型、比例調節型以及多種反饋信號；24VAC/ 220VAC電源可選擇；輸入/輸出信號：0(2)～10VDC， 0(4)～20mA可搭配選擇（僅比例調節型）。配套閥體材質為不銹鋼，口徑范圍：DN15～DN50，連接采用內螺紋方式，承壓：PN16。廣泛應用于空調制冷、供熱等控制系統中。

MR500/MR1000/MR1800系列驅動器技術參數： ·標稱輸出力：500N/1000N/MR1800 ·實際輸出力：500N～700N/1000N～1200N/1800N～2000N  ·功率消耗：5.5VA (浮點)/7.5VA (浮點帶極限位置斷電)/7.5VA (比例調節)/10VA ·輸入信號：0(2)～10VDC, 0(4)～20mA(僅比例調節型) ·反饋信號：0(2)～10VDC, 0(4)～20mA(僅比例調節型) ·運行方式：直行程驅動器, **大行程 25 mm         ·支架材料：壓鑄鋁(經表面防銹處理)    ·上蓋材料：ABM工程塑料/壓鑄鋁(經表面防銹處理) ·電機：交流限力式永磁同步電機     ·全行程時間：80秒/20mm(50Hz)(具體時間依據閥體行程) ·手動裝置：供選擇(如需手動功能請將型號中N替換為M)        ·機殼防護等級：IP42 ·產品凈重：1.4 Kg/5Kg   ·包裝尺寸：500N/1000N為12長×12寬×25高 (不帶手動)，12 長×12寬×27高(帶手動)             1800N為20cm長×18cm寬×34cm高 (不帶手動) ,20 cm長×18cm寬×38cm高 (帶手動) ·環境濕度≤95%RH (40℃) ·環境溫度－10～60℃(三位浮點型)/-10～50℃(比例調節型)

---

ML系列內螺紋不銹鋼冷熱水閥體技術參數： ·口徑范圍：二通蒸汽閥DN15...DN50       ·泄漏率：二通DN15...DN50< KvS值的0.02% ·介質：蒸汽/飽和蒸汽      ·介質溫度：2...+180℃蒸汽 ·與管道連接螺紋：ISO 7/1, GB/T7306.1和ANSI B 16.5. ·流量特性：等線性或等百分比 （用戶在智能型驅動器上選擇） ·閥體承壓：1.6MPa、2.5MPa    ·閥體材料：鑄造不銹鋼   ·閥芯材料：不銹鋼     ·閥桿材料：不銹鋼   ·密封結構：V型密封圈＋不銹鋼彈簧自補償

·V型密封圈：聚四氟乙烯

三位浮點型/智能比例調節型驅動器接線示意圖:

---

DN15、25、32與DN40、50二通配套示意圖：
