標準	國標
材質	鑄鋼
工作溫度	高溫
公稱通徑	20
規格	DN20,DN50,DN25
連接形式	焊接
流動方向	單向
密封形式	硬密封型
驅動方式	電動
適用介質	水,蒸汽,油品,各種高腐蝕化學介質,氨氣,氮?dú)?空氣
形態	柱塞式
用途	流量控制,調壓,調節,減壓閥,溫控,儀表
零部件及配件	執行器
壓力環境	高壓
類型(通道位置)	二通式
品牌	利沃夫自控
型號	T668H-320
加工定制	是

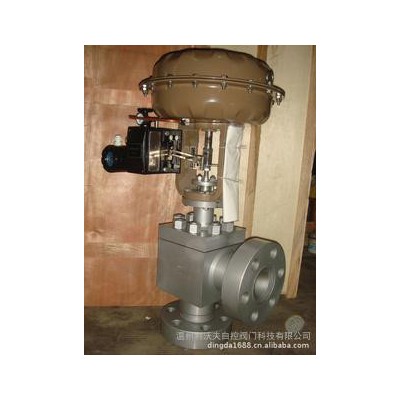

T668H型氣動高壓調節閥使用于鍋爐噴水減溫器的噴水管的上，用來調節噴水量，以達到調節鍋爐過熱器或再熱氣溫的目的。



1.T668H型氣動高壓調節閥

型    式    直通焊接式鑄造球形閥
    公稱通徑    20、25、32、40、50、65、80、100、150、200mm
    公稱壓力    ANSI 900、1500、2500  JIS63K
    連接型式    法蘭連接：RF、RJ
                法蘭標準：JIS B2201-1984、ANSI B16.5-1981等
                焊接連接：嵌接焊SW（40～80mm） 對接焊BW（80～200mm）
    材    料    鑄鋼（ZG230-450）、CrMo鋼
                不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）等
    上 閥 蓋    常溫型（P）：-5～+230℃  伸長Ⅰ型（EⅠ）：+230～+566℃
                注：工作溫度不準超過各種材料的允許范圍
    壓蓋型式    螺栓壓緊式
    填    料    石棉編織填料、石墨填料

2.

T668H型氣動高壓調節閥

閥內組件
    閥芯型式    金屬閥座的壓力平衡結構
    材    料    不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）
                不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

3.

T668H型氣動高壓調節閥

執行機構
    型    式    HA多彈簧薄膜執行機構
    膜片材料    丁睛橡膠夾尼龍布
    彈簧范圍    40～200、80～240kPa
    供氣壓力    280～400kPa
    氣源接口    Rc  1 4
    環境溫度    -30～+70℃



4.閥作用型式     氣關式或氣開式



5.附    件       定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

6.

T668H型氣動高壓調節閥

性    能
    泄 漏 量    金屬閥座：小于閥額定容量的0.1%，符合ANSI B16.104-1976Ⅲ級
    回    差    帶定位器：小于全行程的1%
    基本誤差    帶定位器：小于全行程的±1%
                注：采用標準的V型聚四氟乙烯填料時

7.

T668H型氣動高壓調節閥

可調范圍       50：1

訂貨須知

訂貨時請用戶提供以下資料：

1. 調壓閥名稱、型號

2. 公稱通徑

3. 公稱壓力(MPa)

4. 額定流量系數(Kv)

5. 介質名稱、狀態、流量

6. 閥前、閥后壓力，控制閥前還是閥后，壓力設定值及壓力調節范圍

7. 工作溫度

8. 工作流程簡圖（必要時）

9. 閥體、閥內件及填料材質

10. 其他特殊要求
