輸入阻抗	750Ω
工作環境	很多
產地	山東
產品重量	300g
電源	220VAC
功率損耗	很多
類型	蝶式
全行程時間	25s
使用環境溫度	很多
適用控制器	PLC，dcs
輸出轉角	直線型
輸入信號	0~10mA
用途	截止
最大行程	很多
作用/控制	正向比例
驅動能源	電動執行器
經營模式	商務服務
品牌	AAA
型號	ZAZ（P.N.M）型電動調節閥
加工定制	是
外形尺寸(長*寬*高)	950×660×310（mm）

材質	鑄鋼	連接形式	法蘭
公稱通徑	3/4~300（mm）	適用介質	各種高腐蝕化學介質
壓力環境	0.6 1.6 4.0 6.4	工作溫度	高溫
流動方向	雙向	驅動方式	電子
零部件及配件	執行器	形態	柱塞式
類型(通道位置)	直動式	標準	國標
密封形式	硬密封型

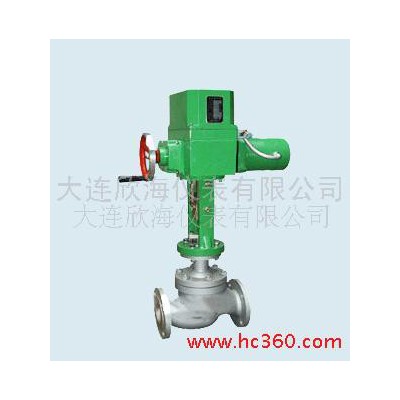

 產品概述ZAZP、ZAZN、ZAZM型電動單座、雙座、套筒調節閥，接受調節儀表來的直流電流信號，改變被調介質流量，使被控工藝參數保持在給定值廣泛應用于電力、冶金、化工、石油、輕紡、制藥、造紙等工業部門的生產自動化控制本系列產品公稱通徑由20至350mm，公稱壓力有1.0、1.6、4.0、6.4MPa，使用溫度范圍由-40℃~450℃，接受信號為0~10mA .DC或4~20mA.DC其中電動單座調節閥適用于壓差較鞋介質粘度較大或稍有顆粒雜質場合電動套筒調節閥適用于壓差較大場合按閥內件密封部分材質分又有金屬-金屬和非金屬-金屬密封兩種，后者閥關閉時泄漏量可達VI級（零泄漏）標準按填料不同可分為一般填料密封和波紋管密封兩種，前者用于一般場合，而后者用于不允許外漏的重要場合流量特性為線性或等百分比配用不同的執行機構可分為普通型和電子型兩種多種多樣的品種規格可供選擇產品特點零件資料閥體、閥蓋HT200、ZG230-450 ZG1Cr18Ni9Ti閥芯1Cr18Ni9Ti、司太萊合金堆焊 增強聚四氟乙烯填料聚四氟乙烯、柔性石墨推桿、襯套2Cr13墊片橡膠石棉板、10、1Cr18Ni9Ti 石棉纏繞墊片波紋管1Cr18Ni9Ti技術參數公稱通徑 DN （ mm ）（閥座直徑 DN ） 20 25 32 40 50 65 80 100 125 150 200(10) (12) (15) (20)額定流量系數 Kv 直 線 1.8 2.8 4.4 6.9 11 17.6 27.5 44 69 110 176 275 440 690等百分比 1.6 2.5 4 6.3 10 16 25 40 63 100 160 250 400 630額定行程 (mm) 16 25 40 60 height="24"公稱壓力 PN(MPa) 1.0 1.6 4.0 6.4固有流量特性 直線、等百分比固有可調比 50允 許泄漏量 單 座 硬密封Ⅳ級 軟密封Ⅵ級套 筒 硬密封 II 級 軟密封Ⅵ級工作溫度 t ( o C) -20~200 -40~250 -40~450 -60~450信號范圍（ mA.DC ） 0~10 4~20作用方式 電關式 電開式使用環境溫度 ( o C) 電動調節閥 -20~70 o C 伺服放大器 0~50 o C使用環境濕度 電動調節閥≤ 95% 伺服放大器≤ 85%電源電壓 220V 50Hz 380V 50Hz 24AC/DC*本產品性能指標貫徹GB/T4213-92◆配套用電動執行機構有關技術參數公稱通徑 DN （ mm ） 20 25 32 40 50 65 80 100 125 150 200電動執行機構型 號 普通型 ZAZ-60DKZ-310 ZAZ-60DKZ-310 DKZ-410 DKZ-410DKZ-510電子型 JHZAZ1 JHZAZ2 JHZAZ3 JHZAZ3電動執行機構推 力（ N ） 普通型 4004000 4004000 6400 640016000電子型 2000 4000 6000 8000全行程時 間（ S ） 普通型 12.5 20 32 48電子型 30 30 48 60消耗功率（ W ） 普通型 28 35電子型 6 15 25 40*表中數據僅為常規配置，具體選用根據主要參數及用戶要求而定規格重量◆外型尺寸及重量普通型 單位mm公稱通徑 DN 20 25 32 40 50 65 80 100 125 150 200A 460 530 630B 230 230 260H 1 490 540 625L 150 160 180 200 230 290 310 350 400 480 600H 2 175 180 215 218 230 280 285 315 400 460 540H 3 53 57.5 70 75 82.5 92.5 100 110 125 142.5 170重量 (Kg) PN 16 40 50 52 54 56 58 75 87 95 132 135 155PN64 53 56 58 65 68 84 110 129 177 180 210電子型 單位mm公稱通徑 DN 20 25 32 40 50 65 80 100 125 150 200d φ 155 φ 162 φ 170H 4 290 325 380L 150 160 180 200 230 290 310 350 400 480 600H 5 175 180 215 218 230 280 285 315 400 460 540H 6 53 58 70 75 82 92 100 110 125 142 170重量 (Kg) PN 16 40 10 12 15 17 18 34 46 54 76 79 100PN64 13 16 19 26 27 43 69 85 120 125 150連接標準

本公司經營執行器，調節閥，質量保證，歡迎咨詢洽談。
