加工定制	是
材質	鑄鋼、不銹鋼
連接形式	法蘭
公稱通徑	DN20-300（mm）
適用介質	水,蒸汽,油品,弱酸堿介質,空氣
壓力環境	1.6、4.0、6.4
工作溫度	常溫
流動方向	單向
驅動方式	氣動
零部件及配件	定位器
形態	直行程
類型(通道位置)	二通式
標準	國標
密封形式	硬密封型
規格	DN20-300
品牌	瑞賽威
型號	ZJHP-16C/ZJHP-16P

產品概述:

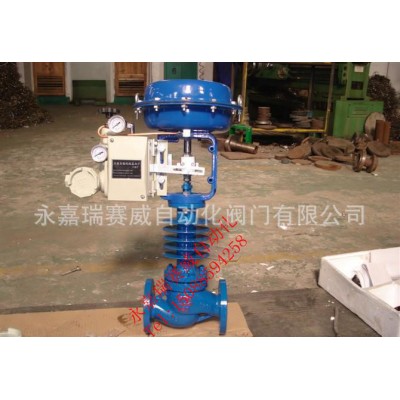

    ZJHP型氣動單座調節閥,是由ZHA/B型多彈簧氣動薄膜執行機構和頂導向式直通低流阻單座閥組成.具有結構緊湊,重量輕,動作靈敏,流體通道呈S流線型,壓降損失小,閥容量大,流量特性**,配用電-氣閥門定位或氣動閥門定位器,可實現對工藝管路流體介質的自動調節控制,廣泛應用于**控氣體,液體,蒸汽等介質的工藝參數如壓力,流量,溫度,液位等參數保持在給定值.是符合IEC標準的新一代通用調節閥產品.



結構特點:    1．ZJHP型氣動調節閥是自動化控制系統中儀表的執行單元,采用電-氣閥門定位器,以電信號和壓縮空氣為動力,接受控制系統輸入的(0-10mA •DC或4-20mA •DC)電流信號,由調節器將壓縮空氣,轉換成相對應的氣源壓力信號輸入輸出,(可實現分程控制段幅信號),從而改變閥門開度位移,達到對流體介質的工藝參數**調節控制.    2．ZJHP型氣動單座調節閥按作用模式可分；正作用:氣閉式-常開型(當信號壓力增大時閥位向下位移),《B型》反作用:氣開式-常閉型(當信號壓力增大時閥位向上位移),《K型》    3．ZJHP型氣動單座調節閥為直通單座鑄造球形閥,單座柱塞型閥芯,特別適用于允許泄漏小且閥前閥后壓差不大的工作場合.    4．直通低流阻單座為無底蓋頂導向結構,它只有一個閥座和一個柱塞形閥芯具有密閉性能好,泄漏量小,動作靈敏,流體通道呈S流線型,壓降損失小,閥容量大,流量特性**,可調比大,閥芯導向部分的導向面積大,具有抗振性能強等特點,適用于對介質泄漏量及調節精度有嚴格要求的場合,但由于閥結構上的原因,閥桿上的不平衡力較大,尤其在公稱通徑大的工況下更為明顯,因而該閥只適合于工作壓差較小的場合.    5．通過改變閥芯形狀的設計；不同的閥芯形狀會得到不同流量特性:等百分比(對數)性,直線性,快開特性.    6．根據使用工況要求,閥芯可設計制作成；軟質密封結構(適用于-20~+120℃溫度范圍內要求嚴密閉性的酸堿類,氣體類等介質).    本系列產品廣泛應用于化工,石油,冶金,電站,輕紡,造紙和制藥等工業生產過程的自動化調節和遠程控制.有標準型,調節切斷型,波紋管密封型,夾套保溫型等品種.產品壓力等級有PN1.6 4.0 6.4MPa；公稱通徑DN15~300mm**小閥芯DN6mm.適用流體溫度有-60~+450℃；按溫度高低配用不同閥蓋可分常溫型,高溫型和低溫型. 執行機構主要技術參數:

型號	ZHA-22 ZHB-22	ZHA-23 ZHB-23	ZHB-34 ZHB-34	ZHA-45 ZHB-45	ZHA-56 ZHB-56
有效面積cm2	350	350	560	900	1600
行程mm	16	25	40	60	100
彈簧范圍KPa	20∼100(標準):40∼200;80∼240; 20∼60; 60∼100
操作方式	普通型,帶手動手輪操作型(側裝式,頂裝式)

電-氣閥門定位器:電氣閥門定位器是工業自動化中氣動執行器的主要配套儀表,可用來提高閥門位置的線性度,克服閥桿的磨擦力和消除調節閥不平衡力的影響等,從而保證閥門位置按控制系統或調節儀表傳來的0~10mA DC或4-20mA的電流信號成比例關系,實現正確定位.(有多種型號規格可選配)本公司電-氣閥門定位器配用型(HEP-15隔爆型,HEP-17本安型).也可按不同需求配用(ZPD2000系列,EP3000系列,EP4000系列,YT1000系列,YT2000系列,SIPART PS2西門子系列及智能定位器系列產品)性能指標:

項目		指標值	項目				指標值
基本誤差%	不帶定位器	±5.0	始 終 點 偏 差 %	氣關	不帶定位器	始點	±5.0
	帶定位器	±1.0				終點	±2.5
回差%	不帶定位器	≤3.0			帶定位器	始點	±1.0
						終點	±1.0
	帶定位器	≤1.0		氣開	不帶定位器	始點	±2.5
						終點	±5.0
死區%	不帶定位器	≤3.0			帶定位器	始點	±1.0
						終點	±1.0
	帶定位器	≤0.4	允許泄漏量L/h				1×10-4×閥額定容量
額定行程偏差%		±2.5

注:本產品執行GB/T4213-92**標準.
