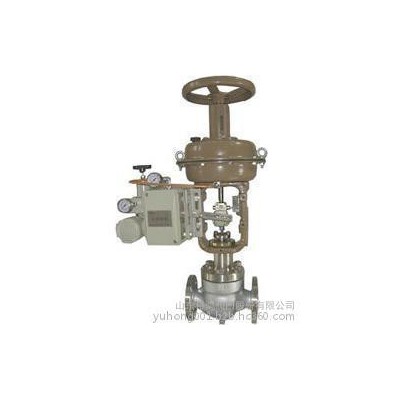

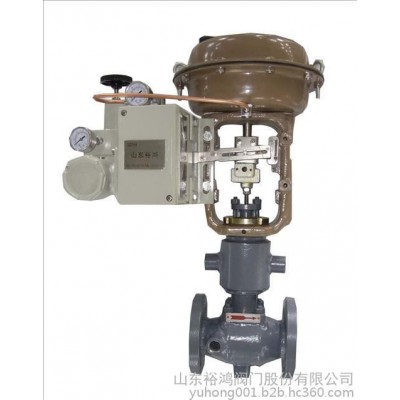

型    式

直通單座鑄造球型閥

公稱通徑

25、32、40、50、65、80、100、125、150、200、250、300mm

公稱壓力

PN1.6、4.0、6.4MPa

法蘭標準

JB/T79.1-94(PN1.6MPa)、JB/T79.2-94等

材    料

鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16）鈦等

上 閥蓋 型式

常溫型（P）

-17～+230℃

散熱型

+230～+450℃

低溫型

-60～+-196℃

波紋管密封型

-40～+350℃

壓蓋型式

螺栓壓緊式

填 料

V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織調料、石墨填料

結構形式

（詳見圖1~圖4）

閥芯型式

壓力平衡式閥芯

流量特性

等百分比特性和線性特性

材 料

不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

型    式

ZHA/B多彈簧薄膜執行機構

型    號

NHA/B-22

NHA/B-23

NHA/B-34

NHA/B-45

NHA/B-56

有效面積cm2

350

350

560

900

1400

行    程mm

10、16

25

40

40、60

100

彈簧范圍KPa

20-100（標準）、20-60、60-100、40-200、80-240

膜片材料

定睛橡膠夾尼龍布、乙丙橡膠夾尼龍布

供氣壓力

140~400KPa

氣源接口

RC1/4”

環境溫度

-30~+70℃

項    目

不帶定位器

帶定位器

基本誤差%

±5.0

±1.0

回差%

≤3.0

≤1.0

死區%

≤3.0

≤0.4

始終點偏差%

氣開

始點

±2.5

±1.0

終點

±5.0

±1.0

氣關

始點

±5.0

±1.0

終點

±2.5

±1.0

額定行程偏差%

≤2.5

泄漏量l/h

0.01%x閥額定容量

可調范圍R

30:1

公稱通徑DN（mm）

25

32

40

50

65

80

100

125

150

200

250

300

閥座直徑DN（mm）

25

32

40

50

65

80

100

125

150

200

250

300

額定流量系數Kv

直線

11

17.6

27.5

44

69

110

176

275

440

690

1000

100

等百分比

10

16

25

40

63

100

160

250

400

630

900

1440

額定行程L（mm）

16

25

40

60

100

執行機構型號

ZHA/B-22

ZHA/B-23

ZHA/B-34

ZHA/B-45

ZHA/B-56
