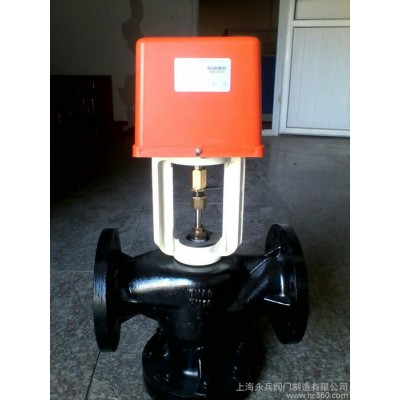

產品名稱：比例積分調節閥

產品型號：VB7200

比例積分調節閥產品概述：

VB-7100系列驅動器，與YB-7200系列閥門配用亦可通過不同的連接器與其它閥門配用

特 點

24V交流電壓的同步可逆轉馬達。
4000牛頓力。
限位磁性離合器。
動作利用齒輪傳送，輸出齒輪螺桿組采用繞中心軸旋轉的平面滾動軸承，閥軸
則采用中央螺絲管道以及定位圓片。
閥動位置指示器。
防火的ABS塑料外罩。
可附加手動控制桿。
現場安裝方便。
適合40mm以下的直行程調節閥。

工作原理

驅動器是由可逆同步馬達驅動，并帶磁性離合器。馬達通過馬達轉子與離合器所產生的磁性作用，能在停頓的情況下產生穩定的扭力。故此當馬達沒有電流通過時能穩定地停頓在任何一點，當閥門全開或全關時磁離合器分離，停止調節。驅動器的遞增式或比例式控制器所發訊號能使馬達順時轉動或逆時轉動。

型號說明

VB7100內置24V/AC雙向可逆馬達，直行程調節。
VB7200能接受與反饋0~10V或4~20mA控制訊號，提供比例式控制.

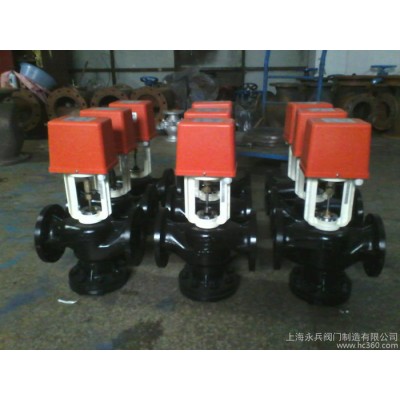

VB7200系列法蘭球鐵閥門

比例積分調節閥產品簡介

VB7200系列法蘭球鐵閥門配以電子驅動控制裝置后，能調節蒸汽或冷、熱水的流量，廣泛用于中央空調、采暖、水處理、工業加工行業等系統的流體控制。

規格型號及技術數據
