| 材質 | 碳鋼 |
| 連接形式 | 法蘭 |
| 品牌 | 康豪 |
| 型號 | T40H-16C |

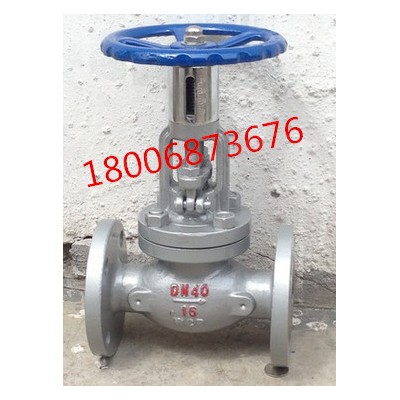

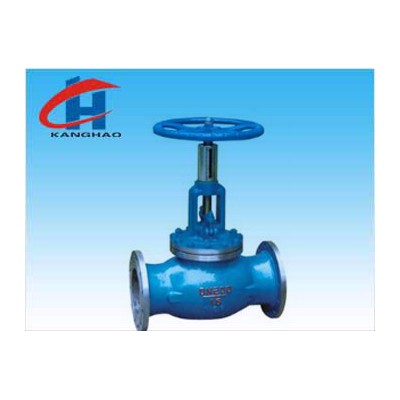

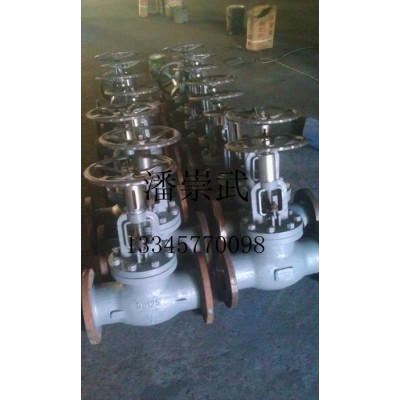

鑄鋼手動式調節閥T40H-16C 國標法蘭調節閥 溫州調節閥 鑄鋼法蘭調節閥
一、鑄鋼法蘭手動調節閥T40H-16C的工作原理
壓力為P1的壓縮空氣，由左端輸入經閥口10節流后，壓力降為P2輸出。P2的大小可由調壓彈簧2、3進行調節。順時針旋轉旋鈕1，壓縮彈簧2、3及膜片5使閥芯8下移，增大閥口10的開度使P2增大。若反時針旋轉旋鈕1，閥口10的開度減小，P2隨之減小。
若P1瞬時升高，P2將隨之升高，使膜片氣室6內壓力升高，在膜片5上產生的推力相應增大，此推力破壞了原來力的平衡，使膜片5向上移動，有少部分氣流經溢流孔12、排氣孔11排出。在膜片上移的同時，因復位彈簧9的作用，使閥芯8也向上移動，關小進氣閥口10，節流作用加大，使輸出壓力下降，直至達到新的平衡為止，輸出壓力基本又回到原來值。若輸入壓力瞬時下降，輸出壓力也下降、膜片5下移，閥芯8隨之下移，進氣閥口10開大，節流作用減小，使輸出壓力也基本回到原來值。 逆時針旋轉旋鈕1。使調節彈簧2、3放松，氣體作用在膜片5上的推力大于調壓彈簧的作用力，膜片向上曲，靠復位彈簧的作用關閉進氣閥口10。再旋轉旋鈕1，進氣閥芯8的頂端與溢流閥座4將脫開，膜片氣室6中的壓縮空氣便經溢流孔12、排氣孔11排出，使閥處于無輸出狀態。
二、鑄鋼法蘭手動調節閥T40H-16C基本性能：
(1)調壓范圍：它是指減壓閥輸出壓力P2的可調范圍，在此范圍內要求達到規定的精度。調壓范圍主要與調壓彈簧的剛度有關?！ ?br /> (2)壓力特性：它是指流量g為定值時，因輸入壓力波動而引起輸出壓力波動的特性。輸出壓力波動越小，減壓閥的特性越好。輸出壓力必須低于輸入壓力—定值才基本上不隨輸入。
三 鑄鋼法蘭手動調節閥T40H-16C主要零件材料
零件名稱 | 材料 | 零件名稱 | 材料 |
閥蓋 | 鑄鋼 | 桿頭 | 不銹鋼 |
閥體 | 2G25I | 閥瓣 | 不銹鋼1Cr18N9Ti |
閥桿 | 不銹鋼 | 閥座 | 不銹鋼1Cr18N9Ti |
四 鑄鋼法蘭手動調節閥T40H-16C存放安裝使用注意事項
1、本閥應存放在干燥的室內，通路兩端須堵塞。不準堆置存放。
2、長期存放的調節閥應定期檢查，清除污垢，在各運動部分及加工面上應涂以防銹油，防止生銹。
3、本閥應安裝在水平管道上，必須垂直安裝。閥桿向上。
4、必須按圖示箭頭所指介質流向進行安裝。
五 鑄鋼法蘭手動調節閥T40H-16C產 品 性 能
公稱壓力PN(MPa) | 公稱通徑DN(mm) | 水壓試驗壓力PS(MPa) | 給水溫度t(≤℃) | 設計壓差△(MPa) | 最大流通面積fmax(cm2) | 最大流量Qmax(T/h) | 適用介質 | 流量特性 | 壓力特性 | 泄漏量 |
2.5 | 50 | 3.8 | 425 | 0.4 | 1.89 | 12.1 | 水,油,蒸汽 | 進口壓力保持不變，流量從大到小變化時，出口壓力的偏差值為5~10%。 | 流量保持不變，進口壓力從大到小變化時，出口壓力偏差值為±5~10%。 | 為最大流量的0.01~0.05%。 |
65 | 2.72 | 17.4 |
80 | 3.56 | 22.8 |
100 | 6.14 | 39.3 |
150 | 12.26 | 78.5 |
4.0 | 50 | 6 | 425 | 0.5 | 1.89 | 13.6 |
65 | 2.72 | 19.5 |
80 | 3.56 | 25.5 |
100 | 6.14 | 44.0 |
10.0 | 50 | 15 | 425 | 0.8 | 5.14 | 45.6 |
80 | 5.76 | 50.3 |
100 | 8.96 | 78.8 |
125 | 14.5 | 110.5 |
150 | 18.28 | 160.9 |
200 | 33.38 | 293.36 |
六 鑄鋼法蘭手動調節閥T40H-16C注意事項：
按順時針旋轉手輪即可關閉手動調節閥，這時閥桿帶動閥瓣下降，直使兩錐形密封面接觸達到嚴密地將管路關閉為止。本企業生產的手動調節閥適用于城市集中供熱和區域供熱最佳節能產品，以調節流量為主。 T40H回轉式調節閥用存放安裝使用注意事項 1、本閥應存放在干燥的室內，通路兩端須堵塞。不準堆置存放。 2、長期存放的調節閥應定期檢查，清除污垢，在各運動部分及加工面上應涂以防銹油，防止生銹。 3、本閥應安裝在水平管道上，必須垂直安裝。閥桿向上。 4、必須按圖示箭頭所指介質流向進行安裝。
鑄鋼手動式調節閥T40H-16C 國標法蘭調節閥 溫州調節閥 鑄鋼法蘭調節閥
