標準	國標
材質	碳鋼
工作溫度	常溫
公稱通徑	-
規格	-
連接形式	法蘭
流動方向	單向
密封形式	軟密封型
驅動方式	電磁
適用介質	水,蒸汽,油品,各種高腐蝕化學介質
形態	蝶式
零部件及配件	配件
壓力環境	常壓
類型(通道位置)	直角式
品牌	海功牌
型號	ZMQP
加工定制	是

材質	鑄鋼	連接形式	法蘭
公稱通徑	DN150（mm）	適用介質	蒸汽
壓力環境	常壓	工作溫度	常溫
流動方向	單向	驅動方式	氣動
零部件及配件	閥體	形態	隔膜式
類型(通道位置)	直通式	標準	國標
密封形式	軟密封型

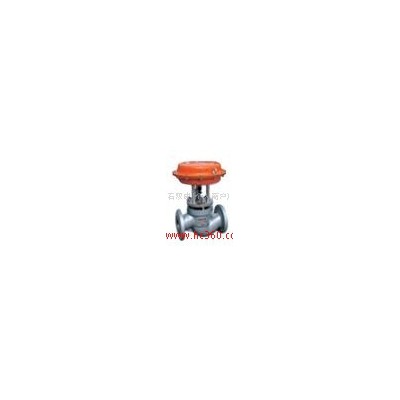

產品介紹　　ZMQ、ZSQ型氣動薄膜（活塞）切斷閥采用頂導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、拆裝方便等優點。　　切斷閥接受來自調節儀表的信號，切斷、開啟或改變介質流向，達到對壓力、流量、液位等工藝參數自動控制。廣泛應用于石油、化工、冶金、電力、輕工、紡織等各種工業部門的生產過程自動控制和運程控制系統中?！　”鞠盗挟a(chǎn)品有薄膜式、活塞式兩種。閥體結構有單座、套筒、雙座（二位三通）三種，密封形式有填料密封和波紋管密封兩種，產品公稱壓力等級有PN10、16、40、46四種，公稱口徑范圍DN20～200mm。適用流體溫度由-60～450℃。泄漏量等級為IV級或VI級。流量特性為快開。產品特點◇ 切斷閥采用多彈簧執行機構與調節機構用三根立相連，整個高度可減小約30％，重量可減輕約30％?！?閥體按流體力學原理設計成等截面低流阻流道，額定流量系統數增大30％。◇ 閥內件密封部分有嚴密型和軟密封兩種，嚴密型為堆焊硬質合金，軟密封型為質材料制作，關閉進密封性能優良?！?平衡型閥內件，提高了切斷閥的許用壓差。◇ 波紋管密封型對移動的閥桿形成完全的密封，堵絕了介質外漏的可能性。◇ 活塞式執行機構，操作力大，使用壓差大。 主要零件材料主要零件材料閥體、密封套筒：HT200、ZG230-450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12MO2Ti閥芯、閥座：1Cr18Ni9T、 OCr18Ni12MO2Ti、1Cr18Ni9Ti堆焊司太萊合金套筒、閥塞：1Cr18Ni9T、 OCr18Ni12MO2Ti、1Cr18Ni9Ti堆焊司太萊合金填料：聚四氟乙烯，柔性石墨波紋膜片：橡膠夾增強滌綸織物彈簧：60Si2Mn閥桿、推桿：2Cr13、1Cr18Ni9Ti閥芯、閥塞（軟質件）：增強聚四氟乙烯波紋管：1Cr18Ni9Ti技術參數主要技術參數和性能指標（表一）公稱通徑DN（mm）1520253240506580100125150200額定流量系數（KV）單座、雙座571120304875120190300480760套筒 1120304875120180300480760公稱通徑（MPa）1.0 1.6 4.0 6.4額定行程81220254050有效面積（C㎡）ZMQ型1002004006001000ZSQ型100125160250允許泄漏量硬密封1/h一般：10ˉ4×閥額定容量；嚴密型：單、雙座：1.2×10ˉ7,套筒5×10ˉ6×閥客定容量軟密封VI級允許壓差（MPa）PZMQ正作用N6.45.092.911.852.181.331.520.990.620.600.690.39 PZMQ反作用N6.46.43.882.470.911.772.031.320.830.800.920.52 PZSQN6.46.13.52.33.01.91.91.50.930.840.650.47 MZQMS公稱壓力ZMQ0或250ZQM0或400～6001） 本產品性能和指標貫徹GB/T4213-92;2） 表中允許壓差值若大于公稱壓力則取公稱壓力值，小于等于公稱壓力值則不變；3） 表允許值為使用標準缸值，可配用不同的氣缸提高允許壓差。
