加工定制	否
材質	鑄鐵
連接形式	法蘭
公稱通徑	100（mm）
適用介質	水,蒸汽,油品
壓力環境	低壓
工作溫度	低溫
流動方向	單向
驅動方式	電磁
零部件及配件	配件
形態	隔膜式
類型(通道位置)	二通式
標準	德標
密封形式	軟密封型
品牌	siemens/西門子
型號	C/VXF40.40-19

---深圳韋恩自控設備有限公司是本產品西門子正規代理，保證產品為全新原裝**，為您提供**優質的服務！

銷售工程師：劉彥青，電話15013806676，QQ：549963809

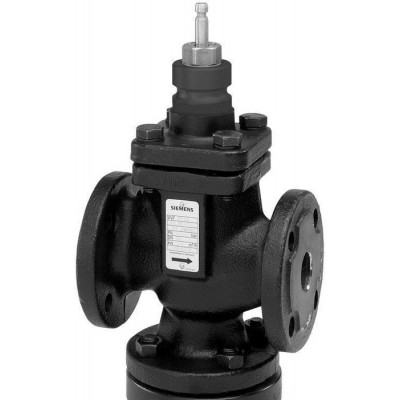

西門子電動調節閥是一種調節閥，可以接受各種控制信號，并具有斷電自動關閉熱源功能、在系統突然斷電情況下保護下有設備，實現**的安全控制。

適用介質編輯蒸汽、冷/熱水及其它非腐蝕性介質流體的流量調節，從而實現調節系統的溫度、濕度、壓力、流量的功能。產品特點編輯1、 推力大-適合大流量和大壓差2、 安全可靠-即使在非常惡劣的條件下也能夠確保運行安全可靠3、 經濟-構造堅固，使用壽命長工作原理編輯西門子電動調節閥采用原裝進口德國西門子液壓彈簧復位執行器，具有功耗低，輸出力量大，響應時間短、到位迅速等特點。接受控制系統輸出的開關量或標準模擬量〔DC0-10V或DC4-20mA〕控制信號，并同時輸出閥位反饋信號。電動調節閥采用平衡式閥體，內置平衡組件；可在大壓差工況下長期穩定**控制。閥體外密封采用V型環高溫密封組件，排除閥桿卡死或泄漏的隱患。閥芯和閥口一對一研磨，確保內泄漏量低于**標準。閥體GB法蘭連接，安裝方便，公稱通徑∶15mm―150mm西門子電動調節閥電動液壓執行器工作原理為：1、當輸入信號Y電壓增強的時候，泵（6）推動儲油池（4）中的液壓油到壓力腔（5）中，因此會產生行程，閥桿（10）收縮，閥頭（11）打開。2、當輸入信號Y電壓減弱的時候，旁通閥（8）打開，允許液壓油通過復位彈簧（7）從壓力腔（5）流回到儲油池（4）中，閥桿（10）伸長，閥頭（11）關閉。3、當輸入信號Y電壓不變的時候，執行器和閥門保持在當前閥位不動。^{[1] 注意事項編輯1、建議將閥門安裝在回水管上，因?yàn)樵诠┡到y(tǒng)中，回水管的溫度較低。這樣可以延長閥芯密封的壽命。2、水質要求符合 VDI 2035標準。3、在開式系統中，存在因水垢沉積導致閥塞抱死的可能（閥桿不能正常起落）。因此，在此類應用中，應選用驅動力較大的SKB或SKC系列的執行器。此外，必須定期（每星期二至三次）驅動閥桿運行。注意：閥門的上游必須安裝過濾器。4、我們經常建議在閉式系統中，閥前也要安裝過濾器來增強閥門的工作可靠性。5、介質溫度低于0°C時，需使用ASZ6.5電子閥桿加熱元件來防止密封套內的閥芯凍結。出于安全性的考慮，該加熱元件的工作電壓設計為AC 24 V，功率為30 W。[2] 行程校驗編輯為了確定西門子執行器所配閥門0%和**的形成位置。閥門和執行器初次匹配時要進行行程的校驗。執行器必須和閥門進行機械連接，給執行器24VAC電**可以進行行程校驗了。1、檢查并確保閥門的手動調節器設置在自動的位置，即閥門有執行器控制。2、執行器印制板上有一個鎖孔（如圖1所示），將鎖孔內進行短接（例如用螺絲刀），執行器即開始行程校驗的過程：a、執行器轉到“0行程”位置（1），閥門關閉，綠燈LED閃爍；b、然后執行器轉到“100行程”位置（2），閥門開啟，綠燈LED閃爍；c、儲存測量值。校驗過程結束，綠燈LED亮（正常運行）；d、執行器移到控制信號Y或Z控制的位置（3）。[3]}
