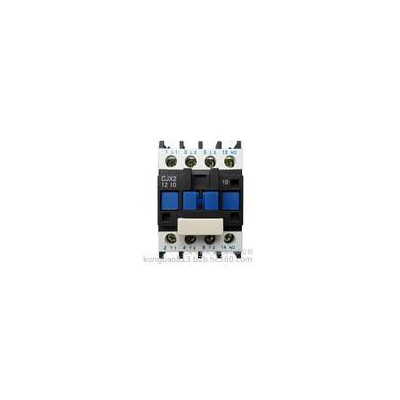

控保CJX2系列交流接觸器，主要用于交流50Hz(或60Hz)，電壓至690V，電流至95A的電路中，供遠距離接通和分?jǐn)嚯娐?、頻繁地起動和控制交流電動機之用，并可與適當?shù)臒崂^電器組成電磁起動器以保護可能發生操作過負荷的電路。

基本參數如下：

產品名稱：CJX2接觸器

品牌：控保

額定電流：95A以下

額定電壓：690V

核心特點：電磁啟動器等電機保護

接觸器怎么接線？

答：接線分2個回路，主回路是交流接觸器的3個主觸點直接串聯在需要控制的電器3相電源的前端。控制電路則是把交流接觸器的線圈串聯在按鈕或控制開關電路的末端，注意線圈的額定電壓有220V或380V。

顯示的是電動機正反轉控制接線圖，而且是采用按鈕加接觸器輔助觸電的雙重互鎖，帶自保持的控制方式，控制回路電壓為線電壓。從原理上看是沒有問題的，能夠?qū)崿F(xiàn)基本功能。但是我覺得熱繼電器的常閉接點一般都接在接觸器線圈與電源“2”之間，這樣做的目的是當熱繼電器動作以后其常閉接點斷開，此時整個控制回路除了SB1的一端（“1”）以及熱繼電器常閉接點的一端（“2”）帶電以外，其他元件都不帶電，特別是接觸器的線圈是不帶電的，既有效的減少了人員因?yàn)闄z查動作原因而觸電的危險又能使線圈徹底斷電。因?yàn)橥ǔ崂^電器動作都是由于主回路電流長時間過大，使得繼電器內雙金屬片溫度達到動作值后保護動作而切斷主回路，達到保護電動機以及接觸器的目的。

那**在遠方再設置一套用來控制正反轉的啟動按鈕與圖中對應的SB1 SB2并聯，停止按鈕和SB3串聯**行了。

原理：主觸點一般為常開觸頭，輔助觸頭有常開的也有常閉的。額定電流較小的接觸器，具有四個輔助觸點；額定電流較大的，具有六個輔助觸點。CJ10-20型接觸器的三個主觸點是常開的；它有四個輔助觸點，二個常開，二個常閉。

所謂常開、常閉是指電磁系統未通電動作前觸頭的狀態，即常開觸頭是指線圈未通電時，其動、靜觸頭是處于斷開狀態，線圈通電后**閉合，所以常開觸頭又稱動合觸頭常閉觸頭是指線圈未通電時，其動、靜觸頭是閉合的：．而線圈通電后，則斷開，所以常閉觸頭又稱動斷觸頭。

滅弧裝置滅弧裝置的使用是迅速切斷主觸點開斷時的電弧，可以看作是一個很大的電流，如不迅速切斷，將發生主觸點燒毛、熔焊等現象，因此交流接觸器一般都有滅弧裝置。對于容量較大的交流接觸器，常采用滅弧柵災弧。

交流接觸器的工作原理結構如右圖所示，當線圈通電時，鐵芯被磁化，吸引銜鐵向下運動，使得常閉觸頭斷開，常開觸頭閉合。當線圈斷電時，磁力消失，在反力彈簧的作用下，銜鐵回到原來位置，即使觸頭恢復到原來狀態。
