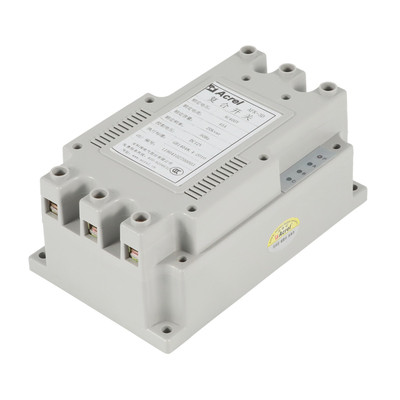

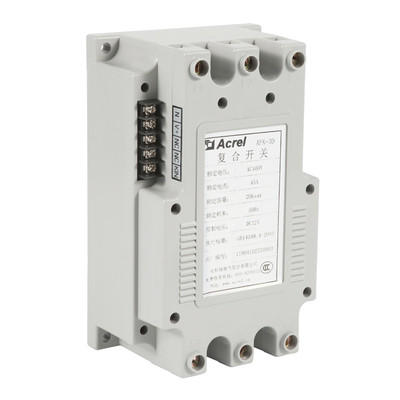

低壓復合開關是低壓無功補償裝置中，用于投切電容器的產品。其基本工作原理是將可控硅和磁保持繼電器并聯，由內部單片機控制，在投入和切除的瞬間由可控硅承擔過零投切，之后由磁保持繼電器接通運行。復合開關既有過零投切無涌流的優點，又有交流接觸器運行功耗低的特點。

安全性：

該復合開關的安裝、維護和操作需由具有相關專業知識和技能的人員進行。

確定電源供電系統是0.4KV的系統，復合開關不可用于高于0.4KV的供電系統

不要隨意打開復合開關的外殼，以防觸電。2功能特點

可控硅耐壓：可控硅耐壓不低于2000V，具有過壓、過流及電流瞬變保護措施。

放電技術：電容能在2s內完成對殘壓的放電。

軟件過流檢測技術：能夠準確找出過零點，檢測到諧波時不發出投入命令。

主要指標

環境條件海拔高度：≤2000m環境溫度：-25～70℃相對濕度：40℃，≤90%大氣壓力：79.5～106.0Kpa周圍壞境無導電塵埃及腐蝕性氣體，無易燃易爆的介質

額定電壓三相型：AC380V±20%，50Hz±10%分相型：AC220V±20%，50Hz±10%工作電源：三相型：AC380V±20％50Hz±10%分相型：AC220V±20％50Hz±10%電源電壓諧波畸變率：≤5%控制電壓：可接受控制輸出的直流5V-12V/10mA控制信號

基本參數電流規格：45A、55A、70A、80A、110A（B型尺寸**大額定電流70A）本機功耗：≤3VA動態響應時間：控制發出投入或切除信號后，1s內完成投入或切除動作重復投切時間：自前一次切除完成后，經過2s的延時，即可再次進行投入動作磁保持繼電器機械壽命：106次
