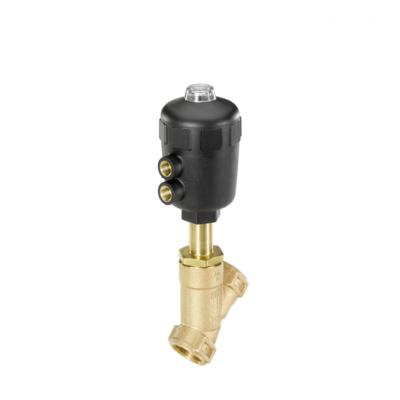

BURKERT寶德2000型炮銅氣動角座閥G21/2寸  001398 產品特點

設計類型 角座閥

接口公稱直徑 DN10…DN80，NPS ?…NPS 3

停電狀態下的安全位置 關閉（控制功能 A），打開（控制功能 B）

流向 與關閉方向相反（閥座下），與關閉方向相同（閥座上）

性能數據

工作壓力操作壓力 0…25 bar(g)，真空低至 -0.9 bar (g)（選裝），參見“7.1. 流體參數”在第 11 頁

公稱壓力 PN25 (DIN EN 1333)，Class 150 (DIN EN 1759)

控制壓力 2…10 bar(g)，參見“7.1. 流體參數”在第 11 頁

KV 值 3.8…140 m3/h

介質數據

介質 蒸汽、水、中性氣體、酒精、油、燃料、液壓油、

鹽溶液、堿、有機溶劑、按照燃氣用具法規 (EU) 2016/426 的 I、II 和 III 類燃氣以及氧氣

介質溫度 -40…230 °C，參見“7.2. 使用極限”在第 15 頁

粘度 *大600 mm2/s

控制介質 空氣、中性氣體

連接方式

管道接口1.)

螺紋接口 G (DIN ISO 228-1)

NPT (ASME B 1.20.1)

Rc (ISO 7-1)

焊接接口 DIN EN ISO 1127 / ISO 4200 / DIN 11866 B

DIN 11850 2 / DIN 11866 A

ASME BPE / DIN 11866 C

SMS 3008

卡盤接頭 DIN 32676 B （管道 ISO 4200）

DIN 32676 A （管道 DIN 11850 2）

ASME BPE

控制空氣接口

執行機構尺寸 ? 40(C) 螺紋 G ?

執行機構尺寸 ? 50(D) … 125(H) 螺紋 G ?

認證和證書

符合性 食品接觸 1935/2004(EC)，F(xiàn)DA

飲用水

壓力設備指導說明

燃氣用具法規

機械指導說明

認證 ATEX / IECEx 防爆

材料證書 2.2，3.1

環境和安裝

環境溫度 -10…140 °C 參見“2. 產品版本”在第 4 頁

防護等級 IP67

安裝位置 任意，*好執行機構朝上
