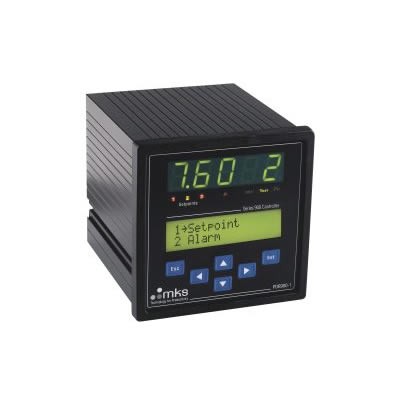

MKS PDR900 真空計控制器是與 900 系列數字真空傳感器一起使用的獨立單通道控制器。PDR900 電源和讀數為真空計控制器設立了新標準，可用作獨立電源讀數單元或用作 OEM 應用中系統集成傳感器的配置、校準和診斷工具。

• 易于閱讀的 5 位 LED LED 和 LCD 菜單顯示

• 三個用于過程控制的高功率設定點繼電器

• 自動設置具有即插即用功能

• 用于系統診斷的泄漏檢測工具

• 用于過程監控的數據記錄工具

• 簡化的傳感器參數設置和配置

MKS PDR900 規格

• 測量范圍

  1 x 10 -8至 1,500 Torr（取決于傳感器）

• 展示

  5 位，14.2 毫米，綠色 LED

• 單位

  Torr、mbar、Pascal（用戶可選）

• 兼容

  901P、902B、909AR、925、910、971B、972B、974B真空傳感器

• 電源要求

  100-240 伏交流電，50-60 赫茲，25 瓦

• 通訊協議

  RS232、RS485 至僅傳感器

• 設定點接觸評級

  4 A @ 250 VAC，電阻

• 設定點配置

  最多 3 個繼電器，SPDT（取決于傳感器）

• 工作溫度

  5° 至 40°C（41° 至 104°F）

• 儲存溫度

  -10° 至 55°C（14° 至 131°F）

• 外殼材料

  彩繪鋁

• 安裝

  96 x 96 毫米，DIN43700

• 重量

  1.4 磅（0.625 公斤）

• 遵守

  行政長官

MKS PDR900 特征

菜單驅動的用戶界面

控制器的菜單驅動用戶界面可通過前面板上的按鈕控件輕松訪問數字傳感器設置。字母數字 LCD 顯示屏具有綠色背光屏幕，在低光照條件下很容易看到。5 位 LED 顯示屏提供清晰的測量壓力讀數。多色設定點指示器提供設定點繼電器狀態的快速清晰概覽。單位是可選的，可以用 Torr、mbar 或 Pascal 顯示。PDR900 具有多種顯示模式，允許用戶在模擬條形圖讀數中顯示壓力或顯示設定點狀態信息。

數據捕獲和分析

內置數據記錄工具允許用戶執行測量采集，并且無需單獨的 PC 和軟件。測量結果記錄到內部非易失性存儲器中，容量為 450 個測量值。數據記錄器可以編程為從幾秒到幾小時采集數據。帶時間戳的測量結果可以在屏幕上查看，也可以上傳到 PC 以進行后續分析或數據繪圖。數據記錄器還可用于通過監測壓力隨時間的升高來執行和記錄真空室的除氣測試。

功率設定點繼電器

PDR900 具有多達三個功率設定點繼電器，具體取決于傳感器類型。繼電器由傳感器繼電器觸點控制，無需外部功率繼電器。繼電器連接器具有端子螺釘連接，可快速輕松地連接。

數字通信和模擬輸出

PDR900 標配 RS232 用戶界面。通信接口可實現傳感器設置的遠程控制以及測量數據的傳輸。通過控制器菜單選擇用戶界面。此外，傳感器模擬輸出電壓可在 PDR900 控制器的后面板上使用。
