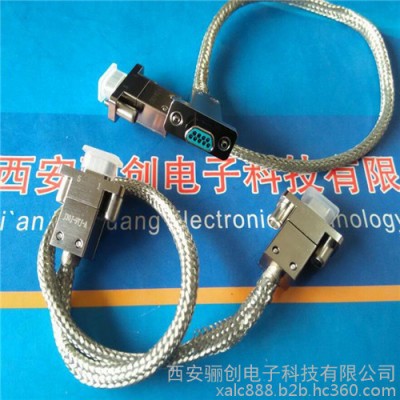

J30JZ 微矩形電連接器

產品特點

■規格有 9、15、21、25、31、37、51、66、74、100 芯十種

■接觸件網格（從對接端面看）：間距 1.27mm，排距 1.1mm

■插頭采用低插拔力的絞線式彈性麻花針，產品特點：插拔力低、接觸可靠性高、機械壽命長

■導線適宜 0.1mm2～0.15mm2

■該系列產品的外形尺寸較同規格 J30J 常規產品外形尺寸??；長度短 5mm（min），寬度小 2.9mm（min）， 高度低 2mm（min）。體積僅有 J30J 常規產品的 40%左右，是一種結構合理可靠的微式矩形電連接器。

■對于螺紋強度和殼體強度要求較高的，可以根據命名規定選用不銹鋼殼體材料的相應品。

■產品性能符合 GJB2446 要求,等效于美軍標 MIL- -DT-83513

■執行標準： Q/DJ-004-2017 《J30JZ 系列微矩形電連接器詳細規范》 技術特性

■環境溫度：-55℃～+125℃

■振 動：10Hz～2000Hz 196m/s2

■隨機振動： 功率譜密度 0.4G2 /Hz 總加速度均方根值 23.1G

■沖 擊：735m/s2 11ms

■額定電流：3A

■接觸電阻：≤ 10mΩ

■絕緣電阻：≥ 5000MΩ

■介質耐壓：600V

■機械壽命：2000 次

型譜排列

J30JZ 系列微距型電連接器

型號命名

J30JZ/X  X  X  X  TJ  CA  P01 (附加說明)

J30JZ X  X  X  ZK CA  L01 (附加說明)

①   ②  ③ ④  ⑤  ⑥  ⑦

① 主稱代號：J30JZ-體積較 J30J 系列同規格常規產品小的微型矩形電連接器

J30JZ/X-J30JZ 系列輕插拔力微型矩形電連接器

② 材料和表面處理：N-鋁外殼、化學鍍鎳

S-不銹鋼鈍化

殼體結構：P-垂直安裝結構

L-水平安裝結構

PE-外形尺寸同 J30JZ□ZKCA000 系列產品，外殼 M2 螺紋孔對接端方向增加 2.8mm 深 φ 2.1 的沉孔，適配 L02 型附件

不表示-自由端殼體結構

③ 接觸件數目：9、15、21、25、31、37、51、66、74、100

④ 接觸件種類：TJ - 插頭裝插針

ZK - 插座裝插孔 （TJ、ZK 為固定搭配）

⑤ 尾端形式：CA - 壓接 S A- 焊接

NA - 直插印制板 W A- 彎插印制板

⑥ 鎖緊組件類別：000-不帶鎖緊組件 P01-帶安裝螺釘鎖緊組件 L01 帶鎖緊螺釘

注：附加說明不是訂貨標志的組成部分，顧客在選用時請在括號中注明壓接的導線規格如：導線截面 積、長度和顏色等。有特殊連線要求時，請給出連線關系。J30JZPEN□ZKCA000 型插座，主要適用于 需要對接鎖緊的自由端甩線適用環境；J30JZ 直插硬制板系列 74、100 芯引腳為φ 0.4mm，以減少 PCB 板焊接盤直徑（φ 0.55mm），減少用戶布板工藝難度。
