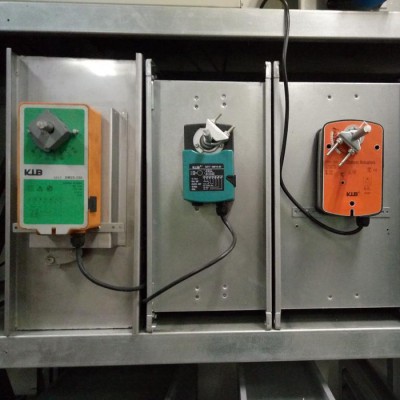

調節型風量調節閥也叫模擬型風量調節閥，這種閥門除了具有對閥門開關的控制功能以外，還能接收模擬信號對閥門的開啟角度做**的控制，經常用于中央空調機房內，對送回風系統風量的**控制。

接線方式

1、 工作電源

    1、當電源電壓為直流DC24V時，紅色線接電源正極，棕色線接電源負極。

2、 當電源電壓為交流AC24V或220V時，紅、棕兩線任意接電源。

2、控制信號

1)   可接收信號為0（2）…10V或0（4）…20mA控制，控制負載電流10mA。

2)   黃色線為控制信號正極輸入端，黑色線為控制和反饋的負極公共端。

3)   產品出廠默認控制方式請看執行器側面的控制方式標簽，如需要其它信號控制，請按如下說明操作。

l  打開標簽，將撥碼開關1撥到OFF位置為電壓0（2）10V控制；撥到ON位置為電流0（4）-20mA控制。

l  將撥碼開關2撥到OFF位置為0-10V，或0-20mA撥到控制；撥到ON位置為2-10V或4-20mA控制。

   4） 如果執行器實際控制的運行方向與需要的方向相反，可以通過執行器側面的換向開關實現 （CW、CCW）
