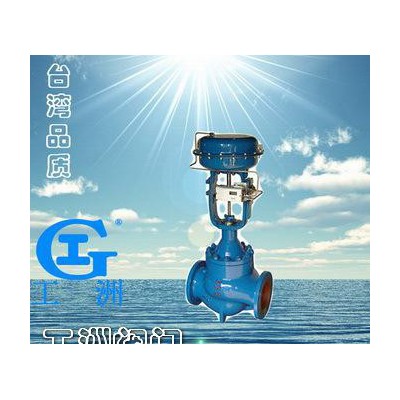

技術參數和性能:
閥體型式直通單座鑄造球型閥
公稱通徑：40～200mm
公稱壓力：ANSI 125、150、300、600，IS 10、16、20、30、40K，PN 1.6、4.0、6.4Mpa
連接形式法蘭式: FF RF RJ LG ，標準按ANSI B16.5；JIS ，JB/T79.1凸面、JB/T79.2凹凸面 、PN4.0 MPa
焊接式: 嵌接焊SW（40～50mm），對接焊BW（65～200mm）
材料HT200 ZG25 ZG1Cr18Ni9，ZG0Cr17Ni12Mo2 1.25Cr0.5Mo 5.0Cr0.5Mo，SCPH21 SCPH61 Ti
上閥蓋：常溫型（P）：-17 ~ 2300C，伸長Ⅰ型（E1）：-45~ -170C, 230 ~ 5660C，伸長Ⅱ型（E2）：整體式（E2I）：-100 ~ -450C
焊接式：（E2W）：-196 ~ -1000C
壓蓋形式：螺栓壓緊式：
  填料：V型聚四氟乙烯填料，含浸聚四氟乙烯石棉填料，石棉編織填料。

閥內組件:
閥芯形式：壓力平衡式閥芯
流量特性：高精度流量特性,高容量流量特性,
    材料：17-4PH 、0Cr17Ni12Mo2Ti司太萊堆焊

執行機構:
    形式：HA多彈簧式薄膜執行機構
膜片材料：乙丙橡膠夾尼龍
彈簧范圍:0.02～0.10，0.08～0.24MPa
供氣壓力:0.14 、 0.16 、 0.28、0.40MPa
氣源接頭:Rc1/4
環境溫度:－30～+700C
閥作用形式:氣 ─ 開、氣 ─ 關式
    附件:定位器、手輪機構、氣動閥位傳送器。

性能:
泄漏量金屬閥座：符合標準ANSI B16.104Ⅳ級,小于額定Cv的0.5%
聚四氟乙烯閥座：符合標準ANSI B16.104Ⅳ級,小于額定Cv的10-7
回差3%(不帶定位器)，1%(帶定位器)
線性5%(不帶定位器)，1%(帶定位器)
          備注:采用標準的V型聚四氟乙烯填料。
      可調范圍:50：1

訂貨須知:
1.產品型號與名稱 2.公稱通徑DN(mm 3.公稱壓力 4.流量特性要求 5.閥體材質及閥內件材料
6.介質種類和溫度范圍 7.閥前后壓力(壓差) 8.密封形式 9.配套附件
