【閥體】
形      式：直通單座鑄造球形閥
閥 尺 寸：DN20-200
額定壓力：PN16、PN40、PN63、PN100
連接形式：法蘭（標準型）螺紋、焊接（須用戶指定）
法蘭標準：鋼制法蘭按GB9113-200、JB/T-94
密封面形式：PN16為凸面
                  PN40、PN63、PN100為凹凸面
材     料：ZG230 ~ 450
              ZG1Cr18Ni9Ti
              ZG1Cr18Ni12Mo2Ti
結構形式：標準型（-20℃ ~ +200℃ ）
               低溫型（-60℃ ~ -196℃ ）
               散熱型（-40℃ ~ +450℃ ）
               波紋管密封型
壓蓋形式：壓板式
填      料：V型聚四氟乙烯填料，柔性石墨填料
墊      片：型式--齒型和平型
               材料--F4/改性F4，不銹鋼+石墨

【閥內組件】
閥      芯：?jiǎn)巫烷y芯
               金屬密封
               等百分比特性（%C）
               線性特性（LC）
               軟密封（材料：增強聚四氟乙烯）

【附件（根據要求配置）】
              空間加熱器、過載保護

【性能】
額定Kv值：參照表格1
流量特性：線性，等百分比
可調范圍：50:1
閥座泄漏率（對于額定Kv值%）：
               金屬密封--小于0.01%
               （ANSIB16.104-1976IV級）及小
               于0.001%（為選擇項）
               軟 密 封--小于0.00001% 以下
               （ANSIB16.104-1976IV級）
基本誤差：±1%
回      差：≤1%
死      區：≤1%
動作時間：參照表格1
外形尺寸：參照表格2
產品重量：參照表格2
接線端子圖：參閱所配執行機構使用說明書
油漆顏色：調節閥的電動執行機構和閥的表面應
               涂漆，不銹鋼或銅質的閥可以不涂
               漆；閥體上的箭頭及文字涂紅漆。用
               戶指定色彩也可以。

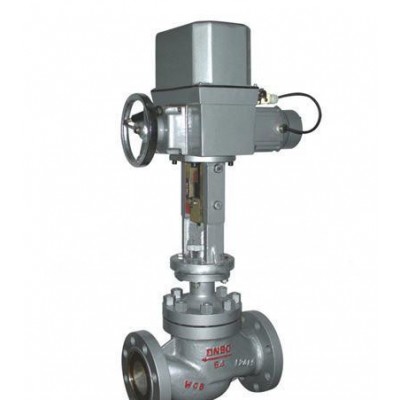

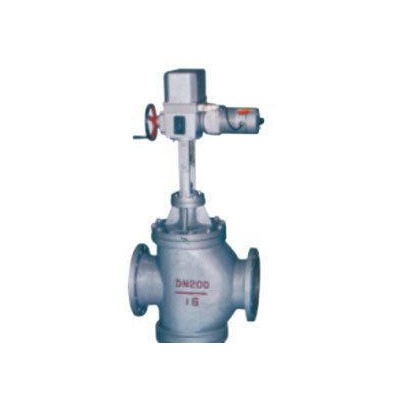

【執行機構】
型      式：電動執行機構
              381LSA/XA-08 381LSA/XA-20
              381LSB/XB-30 381LSA/XA-50
              381LSC-65 381LSC-99 381LSC-
              160
閥 作 用：正作用，反作用
控制動作：比例控制或ON-OFF控制
輸入信號：4 ~ 20mADC或1-5VDC須選擇輸入
              信號“斷”時調節閥的位置（保護、
              全開、全關）
電      源：AC220V，50Hz
輸出信號：4 ~ 20mADC（負載電阻500Ω以
               下）
功      耗：A型/50VA，B型/150VA，C
               型/220VA
保護等級：IP55
出線連接：普通S型G1/2，防爆X型G3/4
環境溫度：無空間加熱器-10℃ ~ +60℃
               有空間加熱器-35℃ ~ +60℃
               防爆X型 -10℃ ~ +40℃
環境濕度：普通S型95%以下，防爆V型45-
               85%
隔爆等級：ExdllBT4
過載保護：A、B型任選，C型必配
手動裝置：帶手柄
