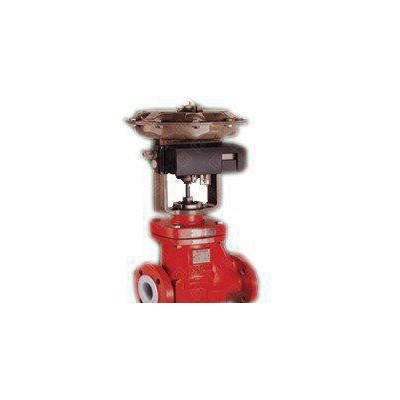

【閥體】

形        式：直通鑄造球形閥
閥 尺 寸：DN20-200
額定壓力：PN16、PN40、PN63、PN100
連接形式：法蘭（標準型）螺紋、焊接（須用戶指定）
法蘭標準：鋼制法蘭按GB9113-200、JB/T-94
密封面形式：PN16為凸面
                        PN40、PN63、PN100為凹凸面
法蘭端面距：按GB12221-89
材        料：ZG230 ~ 450
                    ZG1Cr18Ni9Ti
                    ZG1Cr18Ni12Mo2Ti
結構形式：標準型（-20℃ ~ +200℃ ）
                    低溫型（-60℃ ~ -196℃ ）
                    散熱型（-40℃ ~ +450℃ ）
                    波紋管密封型
壓蓋形式：壓板式
填        料：V型聚四氟乙烯填料，柔性石墨填料
墊        片：型式--齒型和平型
                    材料--F4/改性F4，不銹鋼+石墨


【閥內組件】

結構型式：壓力平衡形式
閥        芯：柱塞型
套        筒：金屬密封
                    等百分比特性（%C）
                    線性特性（LC）
                    軟密封（閥芯材料：增強聚四氟乙烯）


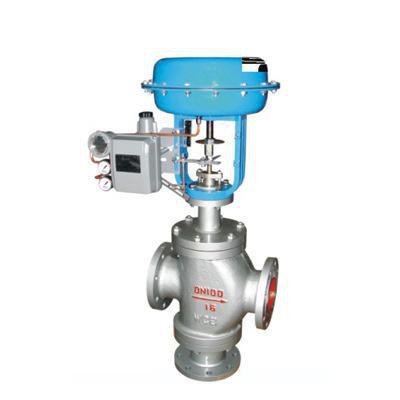

【執行機構】

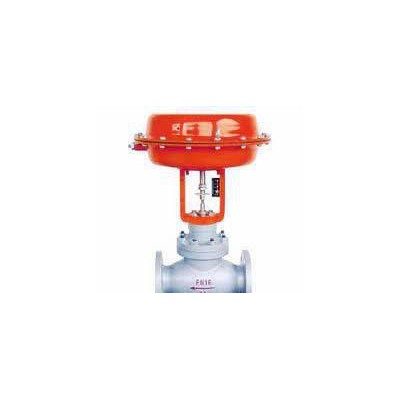

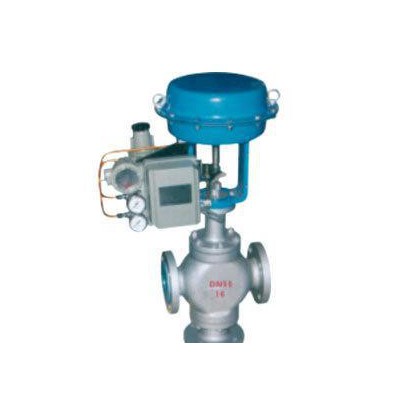

型        式：多彈簧式薄膜執行機構
                    ZHA-22、ZHA-23、ZHA-45
                    ZHB-22、ZHB-23、ZHB-45
閥 作 用：正作用，反作用
膜片材料：丁晴橡膠夾增強滌淪織物
彈簧量程：20 ~ 100KPa
                    40 ~ 200KPa
                    80 ~ 240KPa
供氣壓力：0.14 ~ 0.4MPa
信號接口：內螺紋M16X1.5
環境溫度：-30℃ ~ +70℃

【閥作用】

氣關式FO（配正作用執行機構）
           當氣源故障時，執行機構彈簧將閥打開
氣開式FC（配反作用執行機構）
           當氣源故障時，執行機構彈簧將閥關閉

【附件（根據要求配置）】

         定位器，空氣過濾減壓閥，手輪機構，限位開關，電磁閥，閥位傳送器，繼動器，保位閥，其他

【性能】

額定Kv值：參照表格1
流量特性：線性，等百分比
可調范圍：50:1
閥座泄漏率（對于額定Kv值%）：
                   金屬密封--小于0.5%（ANSIB16.104-1976IV級）或小于0.01%（ANSIB16.104-1976IV級）
                   軟 密 封--小于0.0001% 以下（ANSIB16.104-1976IV級）
回        差：帶定位器的小于全行程的1%
                    不帶定位器的小于全行程的3% ~ 5%
基本誤差：帶定位器的小于全行程的±1%
                    不帶定位器的小于全行程的±5%
外形尺寸：參照表格2


【油漆顏色】 調節閥的氣動執行機構的表面應
                           涂漆，不銹鋼或銅質的閥可以不
                           涂漆；閥體上的箭頭及文字涂紅
                           漆。用戶指定色彩也可以。
