結構特點和應用范圍

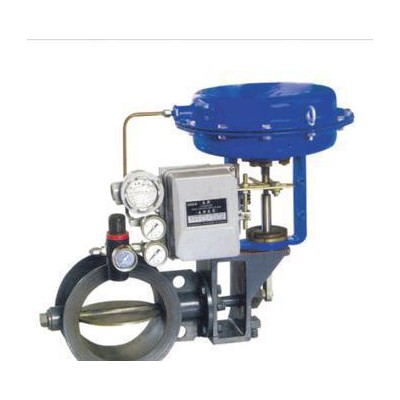

   VFR凸輪撓曲調節閥是一種結構新穎的調節閥。閥芯的回轉中心不與旋轉軸同心，可減少閥座磨損，延長使用壽命；閥芯后部設有一個導流翼，有利于流體穩定流動，具有優良的穩定性。其次，還有流量大可調范圍廣的特點。

技術參數和性能指標

[閥體 ]

型     式： 偏心旋轉閥

公稱通徑： 25-300mm

公稱壓力： ANSI 150,300,600; JIS 10,20,30,40K

連接形式：對夾式連接

材     料: ZG25, ZG1Cr18Ni9和ZG0Cr17Ni12Mo2

上閥蓋與閥體成一個整體:-60-+350°C

壓蓋型式: 螺栓壓緊式

填     料: 含浸聚四氟乙烯石棉填料

[閥內組件 ]

閥芯型式:偏心旋轉閥芯（帶導流翼）

流量特性：%

閥     座: 夾緊式閥座

球芯材料: 17-4PH 1Cr18Ni9 0Cr17Ni2Mo2或堆焊司太萊合金

球芯轉角: 全開60°

閥座材料: 17-4PH和0Cr17Ni12Mo2，軟閥座的標準溫度-60-+200°C

[執行機構 ]

型     式: VR薄膜執行機構

膜片材料: 氯丁橡膠夾尼龍

供氣壓力:VR1:0.22MPa,VR2:0.35MPa,VR3:0.35,0.50MPa

彈簧范圍:VR1:0.07-0.14MPa,VR2:0.10-0.20MPa,VR3:0.08-0.16MPa和0.18-0.28MPa

氣源接頭: RC1/4

氣室容積: VR1:760cm3,VR2:220cm3,VR3:5800cm3

環境溫度: -30-+70°C

[性能 （帶定位器） ]

泄漏量金屬閥座： 符合標準ANSI B16.1041Ⅴ級，小于額定流量系數Kv的0.1%

回     差: 1%（帶定位器）

線     性: ±2% （帶定位器） ±5%（定位器用等百分比凸輪）

行程時間: VR2 空載8秒，VR3 空載21秒（轉角0-60°帶定位器）

可調范圍: 100：1

閥作用型式: 氣-開式或氣-關式

附     件: VPR定位器和手輪, 定位器

型     號: VPR定位器

輸入信號: 標準0.02-0.10MPa,分程0.02-0.06，0.06-0.10MPa

供氣壓力: 0.35-0.50MPa

輸出特性: 線性百分比特性

耗 氣 量: 12L/min（供氣壓力為0.50MPa）

氣源流量: **大120L/min（供氣壓力為0.50MPa）
