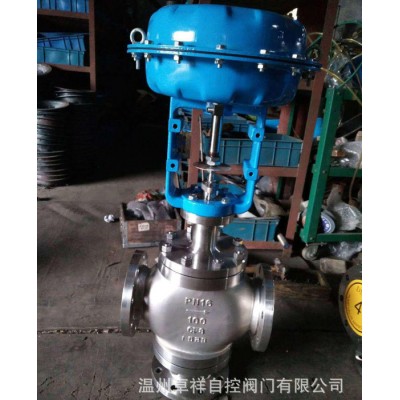

直銷 氣動薄膜三通調節閥 不銹鋼氣動三通調節閥 ZJHQ

價格 ￥3080.00元/個
產品標簽
供應總量
6700 個
最小起訂
1 個
廠家區域
浙江溫州市
發貨期限：
自買家付款之日起 天內發貨
1、產品圖片僅供參考，不能作為您選型購買的依據；2、聯系時說明您是在[ 智能裝備網 ]看到的。
好貨推薦

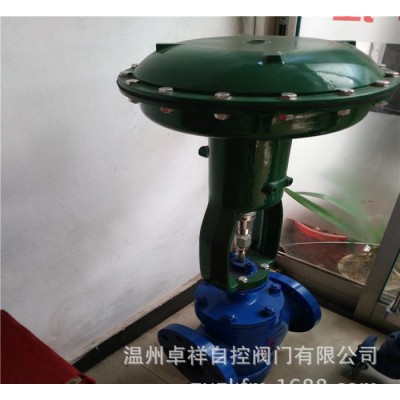

氣動薄膜單座調節閥

￥3800.00/個

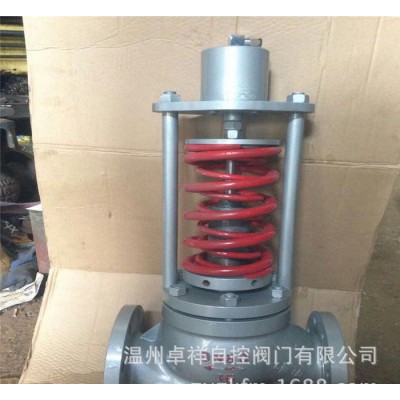

自力式 微壓調節閥

￥2800.00/個

電動套筒調節閥 ZAZM

￥3800.00/個

氣動壓力調節閥 ZJHQ

￥380.00/個

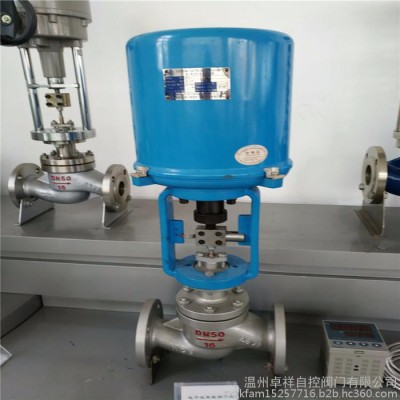

直銷 智能型電動調節

￥2580.00/個

氣動單座調節閥 ZJHM

￥1800.00/個

店鋪信息

所在地區：浙江 溫州市

會員級別：企業用戶第1年

身份認證：

已  繳 納：0.00 元保證金

我的勛章： [誠信檔案]

在線客服：

企業名片

溫州卓祥自控閥門有限公司

微信客服
【溫馨提示】來電請說明在智能裝備網看到我們的，謝謝
產品詳情
加工定制：
是
材質：
不銹鋼
加工定制 是
材質 不銹鋼
連接形式 法蘭
公稱通徑 DN80（mm）
適用介質 蒸汽,水,液化氣,氧氣,弱酸堿介質,氨氣,油品
壓力環境 常壓
工作溫度 常溫
流動方向 換向
驅動方式 氣動
零部件及配件 執行器
形態 隔膜式
類型(通道位置) 三通式
標準 國標
密封形式 硬密封型
規格 DN15-DN300
品牌 溫州卓祥
型號 ZJHQ

595195851404171355

324815515692366486

81609711021187367

595195851404171355

442834633598443162

產品名稱：氣動三通調節閥
產品型號：ZJHQ、ZJHX
產品口徑：DN25-300
產品壓力：0.6~10.0Mpa
產品材質：鑄鋼、不銹鋼、合金鋼等
產品簡介：制造標準：中國GB、機械部JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。溫州卓祥閥門有限公司擁有全球最頂尖的生產設備和技術工程師，有能力按照各國標準以及各種行業標準生產制造優質閥門。
聯系電話：15257716331
   產品詳情

ZJHX（Q）氣動三通調節閥有合流和分流兩種結構形式。閥芯結構采用圓筒薄壁窗口，并采用閥芯側面導向,三通閥在某些場合可以替代兩個二通閥和一個三通接管而等到廣泛應用常用于熱交換器的兩相調節，也可用于簡單的配比調節。公稱通徑和壓差較小時，合流閥可用于分流場合，可互換使用，但公稱通徑大于80mm和壓。差較大的分流場合，不能互換使用。



氣動三通調節閥概述

　　 ZJHQ、ZJHX氣動薄膜三通調節閥采用圓筒型薄壁窗口形閥芯導向，不同于柱塞形閥芯的襯套導向。配用多彈簧執行機構，具有結構簡單、重量輕、體積小、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質的工藝參加如壓力、流量、溫度、液位保持在給定值。適合于把一種流體通過三通閥分成二路流出或理把兩種流體經三通閥合并成一種流體的場合。
　　 本系列產品有三通合流及三通分流兩種。公稱壓力有PN16、40、64；公稱通徑范圍DN25—300。適用流體溫度由-60℃至+450℃。泄漏量標準為Ⅳ級。流量特性有直線、拋物線兩種。

主要零件材料及推薦使用溫度范圍
零件名稱材料溫度范圍
閥 體
上下閥蓋		HT200-20～200℃
ZG230-450-40～450℃
ZG1Cr18Ni9Ti-250～550℃
閥芯、閥座、閥桿1Cr18Ni9-250～550℃
密封墊橡膠石棉板
不銹鋼纏繞墊
填料聚四氟乙烯
上下膜蓋A3鋼板
膜片35CrMoA
35、A3
支架、頂盤HT200
壓縮彈簧60Si2Mn
波紡薄膜5806膠夾480D尼龍66網眼布




主要技術參數和性能指標

1、調節機構主要技術參數



閥座直徑mm合流253240506580100125150200250300
分流253240506580100125150200250300
額定流量
系數kv		合流8.513213452851252103405358001260
分流2532405065851252103405358001260
公稱壓力MPa1.6 4.0 6.4
行　程mm16254060100
流量特性直線
介質溫度℃-20～200、-40～+250(常溫型)、-40～315（中溫型）
法蘭尺寸鑄鐵法蘭尺寸按JB79-59，鑄鋼法蘭尺寸按JB79-59
法蘭型式法蘭密封面型式按JB77-59，其中鑄鋼法蘭按光滑式，鑄鋼法蘭按凹式
閥體材質HT200,ZG230-450、ZG1Cr18Ni9
閥芯材質1Cr18Ni9
上閥蓋型式普通式（常溫型），熱片式（中溫型）
可調比30:1
氣源接頭M16×1.5




2、執行機構主要技術參數



型　號ZHA(B)-3ZHA(B)-4ZHA(B)-5ZHA(B)-6
有效面積cm240063010001600
行　程mm16.2540601000
彈簧范圍KPa20～100；40～200、20～60、60～100、80～240




3、性能指標



項目不帶定位器帶定位器
基本誤差％±6±1.5
回差％51.5
死區％40.6
始終點偏差％氣關始點±2.5±1.5
終點±6.0
氣開始點±6.0
終點±2.5
額定行程偏差％±2.5
允許泄漏量L/h10-3×閥額定容量



注：一般均應帶定位器

4、允許壓差



供氣壓力
彈簧壓力
253240506580100125150200250300
0.14MPa20-100122075050030030020012012080505025



可配附件：定位器 手輪機構 空氣過濾減壓器等。



外形尺寸:


ZJHQ氣動薄膜三通調節閥(合流)
ZJHX氣動薄膜三通調節閥(分流)
公通徑253240506580100125150200250300
L(mm)PN1.6MPa185200220250275300350410450550635720
PN4.0MPa190210230255285310355425460560660740
PN6.4MPa200210235265295320370440475570670770
H1(mm)PN1.6MPa140150160180200220220256278322540612
PN4.0MPa150160170190220232256295313372540612
PN6.4MPa160170180200220242266300318382540612
H(mm)普通型43544146548058458557576277279212031234
散熱片型56557159561063174873896197198915251554
 D(mm)285360470
 重量(KG)72758188135158190262322450550600
注：公稱通徑小于80的分流閥采用同口徑的合流閥代替
