產品系列	交流真空接觸器
機械壽命	380萬次
電壽命	566545萬次
常閉輔助觸頭數量	CK
常閉主觸頭數量	160
產地	浙江
觸點形式	四開四閉
額定電壓	1140V
適用范圍	煤礦
品牌	冷氏電氣
型號	CKJ5-160真空接觸器
加工定制	否
型號報價	CKJ5-160
主觸點控制電路	CKJ5-160
常開主觸頭數量	C
常開輔助觸頭數量	CKJ5

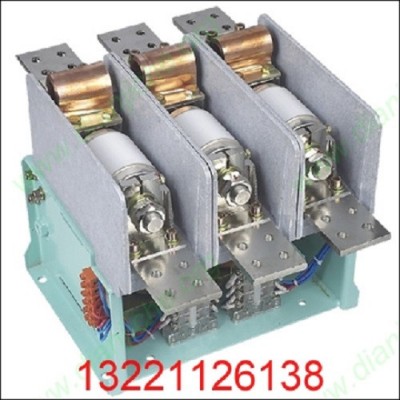

CKJ5-630、800、1000、1250、1600/11400交流真空接觸器

CKJ5、CKJ系列真空接觸器適用于交流50HZ，額定工作電壓至1140V，額定工作電流125—400A的電力 網絡，供直接或遠距離接 通和分斷主電路之用。因主觸頭在高真空環境中工作，因此居有電弧不外露、體積小、重量輕、壽命長、維修周期長等優點，特別適宜于組成各種路燈控制器及工作 于油田、化工等場合。 一、           工作條件 1．  海撥高度不超過2000米。 2．  環境空氣溫度：-25～+40℃。 3．  空氣相對濕度：環境空氣溫度為+25℃時不超過50％，在較低溫度下可以有較高的相對濕度**濕月份的平均溫度為+25℃時，月平均**大相對濕度為90％。 4．  安裝面與垂直面的傾斜度不超過15°。安裝類別通常為第Ⅲ類。 5．  環境污染等級為3級。 6．  振動不大于30米/秒的場。

二、           主要技術參數

		CKJ5-800/1140	CKJ5-1000/1140	CKJ5-1250/1140	CKJ5-1600/1140
額定工作電壓(KV)		1140	1140	1140	1140
額定工作電流(A)		800	1000	1250	1600
設計機械壽命(萬次)		100
電壽命(AC-3)條件下(萬次)		20
控制電壓		110,220,380或者定制
外型尺寸L x B x H(mm)		310x220x290	310x220x290	310x220x290	310x220x290
安裝尺寸L x B(mm)		284x140	284x140	284x140	284x140

三、           結構及工作原理 接觸器由真空開關管、絕緣架，動臂、磁路支撐架、電磁操作機構及整流裝置組成。電磁操作機構由鐵心、線圈、磁極板、銜鐵板、轉軸、動臂等組成。 真空開關管靜導電板通過螺釘固定在絕緣架上，絕緣架與左右支撐板及磁路支撐架用螺釘聯結。當線圈通電后銜鐵吸合，帶動 動臂和動導桿等，使真空開 關管動觸頭運動，與靜觸頭接觸，使接觸器處于閉合狀態。當線圈斷電后，在反力彈簧作用下銜鐵板釋放，動靜觸頭分離使接觸器處于分斷狀態。 電磁操作機構由鐵心、線圈、磁極板、銜鐵板、轉軸、動臂等組成。 輔助觸頭位于銜鐵板一端，由銜鐵上下運動帶動輔助觸頭運動。 四、 安裝、調整及更換天關管 1．  安裝 ⑴ 安裝前應檢查安裝平面，安裝面不平時用墊片調整。 ⑵ 用螺釘加防松墊圈將接觸器固定在安裝板上。 ⑶ 接好主回路進出線，將交流控制電源線接在接線端子上，并接好地線。 2．  調整 當觸頭參數不符合要求或更換真空開關管后需作如下調整： ⑴ 松開球面接頭鎖緊螺母。 ⑵ 轉動球面接頭法蘭，使觸頭剛剛斷開（用萬用表低阻檔測）并反復調整，使三 管保持一致。 ⑶ 順時針轉動球面接頭到法蘭，使開距達到標準要求。 ⑷ 擰緊動法蘭鎖緊螺母。由于結構尺寸上保證，超程不必再調整。 ⒊ 更換真空開關管 當真空度下降或其他原因損壞時需更換真空開關管。 ⑴ 當動靜觸頭分開狀態下，用2500V兆歐表測動靜觸頭間絕緣電阻小于60兆歐時 應更換真空開關管。 ⑵ 擰松主電路與軟聯接線連接螺釘，脫開軟聯接線。 ⑶ 擰下靜導電板絕緣框的螺釘。 ⑷ 向動端壓縮觸頭彈簧將銷釘轉90度。 ⑸ 將真空開關管組件取下。 ⑹ 卸下球面接頭組件，取下開關管。 ⑺ 將待換的真空開關管按上述相反順序安裝到接觸器上。擰緊鎖緊螺母時，注意不 使波紋管處于扭曲狀態。更換開關管后要重新調節開距。 五、 使用與維修 1．  接觸器的工作電壓及工作電流不應超過額定值（控制回路原理圖見圖四、圖五、）。 2．  對新?lián)Q的真空開關管要事先檢查其真空度。要求在10-2帕（10-4托）以上?？? 用工頻耐壓法檢查：觸頭間距在標準要求范圍內，要求耐壓8KV以上（經三次試驗后，不允許有擊穿或連續閃絡現象）。 3．  平時建議用2500V兆歐表檢查。當絕緣電阻小于100M 時應加強監視。小于60M 時應更換真空開管。檢查時應區分陶瓷表面受潮或其他原因引起的絕緣下降。 4．  在小負荷感性負載使用真空接觸器時，建議配用RC阻容吸收盒，接入接觸器主 電路負載側。 5．  凡屬下列情況之一時應對接觸器作全面檢查和調整。 ⑴ 每年一次例行檢查和清潔工作。 ⑵ 動作一萬次以后。 ⑶ 真空開關管損壞后。 檢查及調整內容： ⑴ 真空開關管真空度。可用工頻試驗法。 ⑵ 輔助觸頭觸點接觸情況。接觸不良要調換新觸頭或以維修。 ⑶ 檢查開距及三管同步。 ⑷ 所有螺釘螺母有否松動。活動部位有否卡住現象。 ⑸ 絕緣耐壓程度檢查，用測試儀或2500V兆歐表。DGS20/127L（B） DGS24/127L（B）礦用隔爆型LED巷道燈
DGS18/127L礦用隔爆型LED巷道燈

	DGS18/127L巷道燈是以LED發光二極管為光源的新型綠色環保型照明燈具，適用于含有甲烷、煤塵等**危險的煤礦井下，作為巷道及峒室內作固定式局部照明用。嚴禁用于采掘工作面。 1.3?使用環境條件     DGS18/127L巷道燈在下列條件下應能正常工作： a)   海拔不超過2000m； b)   環境溫度-20℃～+40℃； c)   空氣相對濕度不大于95%(+25℃時)； d)   具有甲烷**性氣體混合物的煤礦井下； e)   無顯著搖動和劇烈沖擊振動的環境； f)   在無破壞絕緣的氣體或蒸汽的環境中； g)   能防止滴水的地方； h)   污染等級：3級； i)   安裝類別：Ⅲ。
產品特點 DGS18/127L巷道燈彩高流明大功率LED光源，發光效率高，使用壽命長，在巷道燈使用壽命期內無需更換光源。 DGS20/127L巷道燈外殼采用高壓壓鑄鋁成型，耐高溫硅膠密封和高硼硅玻璃管，分體設計。 DGS36/127L巷道燈內置高品質開關電源，安全性和穩定性高。 主要技術參數 型號 額定電壓 （V） 額定功率 （W） 燈具照度 （Lx） 質量 （kg） 引入電纜外徑 (mm) 外形尺寸 DGS18/127L(A) 127 18 照射距離 （3M）＞10 2.8     ?12 720x100 DGS24/127L(A) 127 24 3.3 DGS36/127L(A) 127 36 4.0 740X100 DGS48/127L(A) 127 48 4.0 760x100
