一：適用范圍

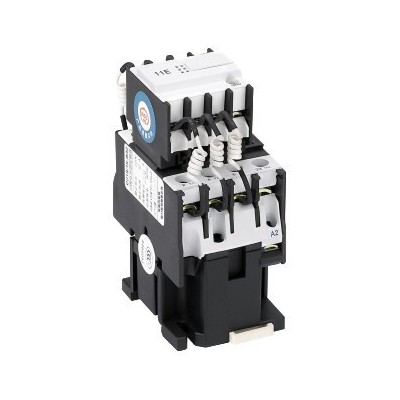

CJ19(CJ16)系列切換電容器接觸器適用于交流50Hz，額定工作電壓至400V、約定發熱電流至90A的電路中，供接通和分斷并聯電容器組，以改善電路的功率因數。

二：型號及其含義

常見型號：

CJ19-25/11 CJ19-32/11 CJ19-43/11 CJ19-63/21 CJ19-80/22 CJ19-95/22

CJ16-25/11 CJ16-32/11 CJ16-43/11 CJ16-63/21 CJ16-80/22 CJ16-95/22

三：結構特征

1.CJ19(CJ16)系列切換電容器接觸器為直動式雙斷點結構，觸頭系統分上下兩層布置，上層有三對預充觸頭與切合電阻構成抑制涌流裝置。當合閘時它先接通經數毫秒之后工作觸頭接通，預充觸頭中永久磁塊在彈簧反作用下釋放，斷開切合電阻，使電容器正常工作，接觸器內部電路連接見圖。

2.12、18、20Kvar的接觸器有兩對輔助觸頭，30Kvar的接觸器有三對輔助觸頭。

3.接觸器接線端有絕緣罩覆蓋，安全可靠。線圈接線端標有電壓數據，可防止接錯。12、18、20Kvar接觸器可用螺釘安裝，也可借底部的滑塊扣裝在35mm標準卡軌上。面罩上有一個可拆裝的長方形白色小牌，用戶可用它打印項目代號。

四：主要技術參數

1.接觸器主要技術數據

Ue額定控制電源電壓

2.控制線圈電壓：50Hz，220V，380V，也可按用戶要求制造

五：外形及安裝尺寸

該系列接觸器除可用螺釘安裝外，亦可采用標準卡軌快速嵌入方式安裝。對CJ19-25、32、43接觸器，卡軌寬度35mm，對CJ19-63、80、95接觸器，卡軌寬度35mm或75mm。如果你希望了解CJ19切換電容器接觸器的更多信息，如使用說明書，價格，維修保養等相關信息，請聯系我們。
