標準	國標
材質	不銹鋼
工作溫度	常溫
公稱通徑	20-450
規格	80
連接形式	法蘭
流動方向	單向
密封形式	軟密封型
驅動方式	蒸汽
適用介質	水,蒸汽,油品,各種高腐蝕化學介質
形態	柱塞式
零部件及配件	執行器
壓力環境	高壓
類型(通道位置)	二通式
品牌	利沃夫自控
型號	V230-DN50
加工定制	是

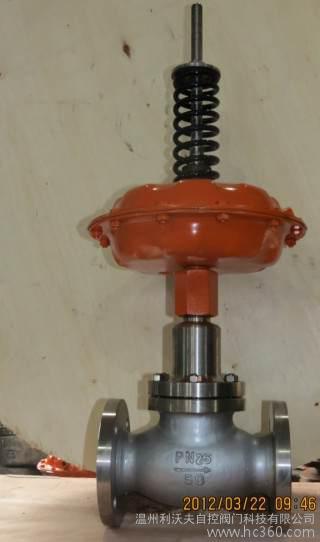

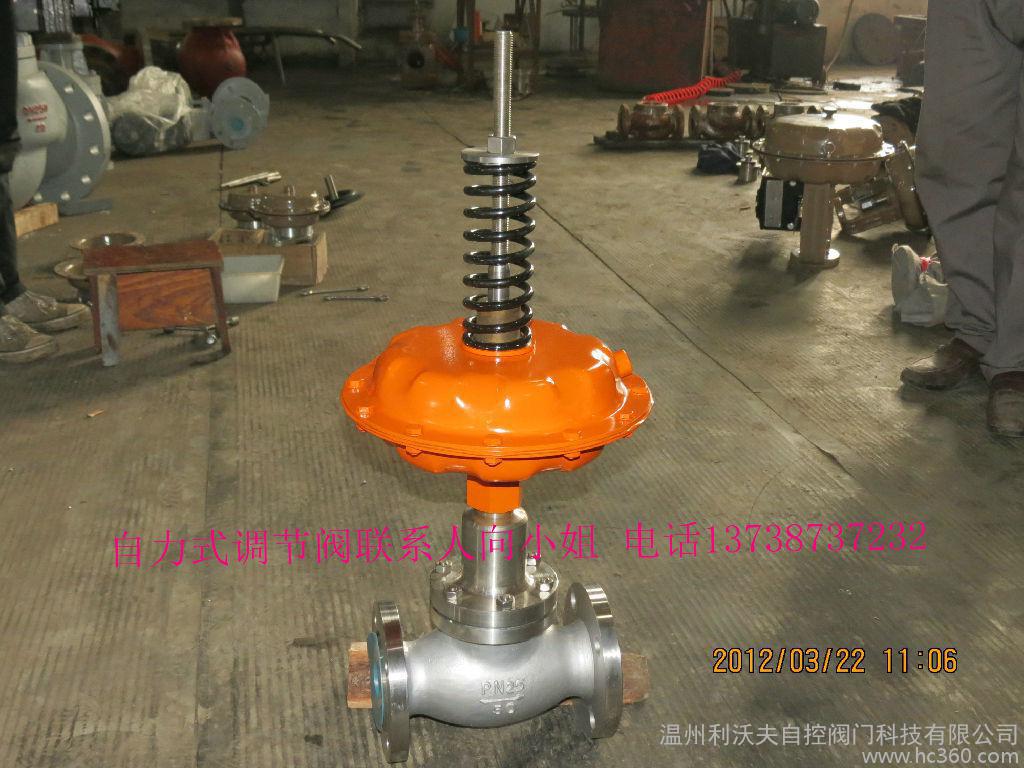

一、V230自力式壓力調節閥系列圖片

一、V230自力式調節閥

依靠流經閥內介質自身的壓力、溫度作為能源驅動閥門自動工作，不需要外接電源和二次儀表作用。自力式調節閥都利用閥輸出端的反饋信號（壓力、壓差、溫度）通過信號管傳遞到執行機構驅動閥瓣改變閥門的開度，達到調節壓力、流量、溫度的目的。

優點

二、V230自力式調節閥是一個新的自力式調節閥種類。相對于手動調節閥，它的優點是能夠自動調節；相對于電動調節閥，它的優點是不需要外部動力。應用實踐證明，在閉式水循環系統（如熱水供暖系統、空調冷凍水系統）中，正確使用這種閥門，可以很方便地實現系統的流量分配；可以實現系統的動態平衡；可以大大簡化系統的調試工作；可以穩定泵的工作狀態等。

分類

　　自力式調節閥又分為直接作用式和間接作用式兩種。

三、直接作用式調節閥

　　直接作用式調節閥又稱為彈簧負載式調節閥，其結構內有彈性元件：如彈簧、波紋管、波紋管式的溫包等，利用彈性力與反饋信號平衡的原理。

四、間接作用式調節閥

　　間接作用式調節閥，增加了一個指揮器（先導閥）它起到對反饋信號的放大作用然后通過執行機構，驅動主閥閥瓣運動達到改變閥開度的目的。 　　如果是壓力調節閥，反饋信號就是閥的出口壓力，通過信號管引入執行機構。 　　如果是流量調節閥，閥的出口處就有一個孔板（或者是其他阻力裝置）由孔板兩端取出壓差信號引入執行機構。 　　如果是溫度調節閥，閥的出口就有溫度傳感器（或者溫包）通過溫度傳感器內介質的熱脹冷縮驅動執行機構。

1、概述產品的用途和適用范圍V230自力式調節閥是一種無需外來能源而只依靠被介質自身的壓力變化進行自動調節壓力的節能型產品，具有測量、執行、控制的綜合功能?？捎糜诜歉g性(最高溫度350℃)的液體、氣體和蒸汽等介質的壓力控制裝置。廣泛適用于石油、化工、冶金、輕工等工業部門及城市供熱、供暖系統。V230自力式調節閥產品的結構及工作原理a  產品結構  本產品為直接作用自力式壓力調節閥，由閥體、閥芯部件、閥蓋、頂盤、上、下膜蓋、膜片、彈簧、調節螺母等零部件所組成。 b  工作原理(1)作閥后壓力調節時的工作原理：   工藝介質的閥前壓力P1經過閥芯、閥座的節流后，變?yōu)殚y后壓力P2，P2經過導壓管輸入到執行器的下膜室內作用在頂盤上，產生的作用力與彈簧的反作用相平橫，決定了閥芯、閥座相對位置，控制閥后壓力。當閥后壓力P2作用在頂盤上的作用力也隨之增加。此時，頂盤的作用力大于彈簧的反作用力，使閥芯關向閥座的位置，直到頂盤的作用力與彈簧反作用力相平衡為止。這時閥芯與閥座之間的流通面積減少，流阻變大，從而使P2降為設定值。同理，當閥后壓力P2降低時，作用方向與上述相反，這就是閥后壓力調節時的工作原理。   當需要改變閥后壓力P2的設定值時，可調整調節螺母。(2)作用前壓力調節時的工作原理：   工藝介質閥前壓力P1通過閥芯、閥座節流后變?yōu)殚y后壓力P2，同時P1通過導壓管輸入到執行器的上膜室內作用在頂盤上，產生的作用力與彈簧的反作用力相平橫，決定了閥芯、閥座的相對位置，控制閥前壓力。當閥前壓力P1增加時，P1作用在頂盤的作用力也隨之增加。此時，頂盤上的作用力大于彈簧的反作用力，使閥芯向離開閥座方向移動，直到頂盤的作用力于彈簧反作用力相平衡為止。這時，閥芯與閥座之間流通面積變大，流阻變小，從而使P1降為設定值。同理，當閥前壓力P1降低時，作用力方向與上述相反，這就是閥前壓力調節時的工作原理。   當需要改變閥前壓力P1的設定值時，可調整調節螺母。   (3)作差壓控制時的工作原理：   工藝介質通過閥節流后，進入被控設備，而被控設備的差壓，分別引入閥的上、下膜室，在上、下膜室內產生推力，并與彈簧反力相平衡，從而確定了閥芯與閥座的相對位置，而閥芯與閥座的相對位置確定了差壓值△P的大小。當被控差變化時，力的平衡被破壞，從而帶動閥芯運動，從閥芯的運動改變了閥的阻力系數，即控制了被控差壓值為設定值。這就是差壓控制的工作原理。   當需要改變差壓設定值時，可調整調節螺母。五、V230自力式調節閥產品的型號、規格

類別	壓力控制調節閥				差壓控制調節閥
	閥后壓力調節閥		閥前壓力調節閥		差壓升閥關閉		差壓上升閥開啟
	硬密封	軟密封	硬密封	軟密封	硬密封	軟密封	硬密封	軟密封
型號	V230 D01	V230D01	V230 D02	V230 D02	V230 D03	V230 D03	V230 D04	V230 D04
規格	DN15-250

六、V230自力式調節閥主要技術參數和性能指標(1)控制閥主要技術參數

公稱通徑		15	20	25	32	40	50	65	80	100	125	150	200	250
額定流量系數Kvs		3.2	5	8	12.5	20	32	50	80	125	160	320	450	630
公稱壓力(MPa)		1.6；4.0
Z值		0.6	0.6	0.6	0.55	0.55	0.5	0.5	0.45	0.4	0.35	0.3	0.2	0.2
最高工作溫度	V230	液體≤140；氣體≤80
	硬密封V230	配隔離罐≤200										配隔離罐和加長件≤300
		配隔離罐和散熱片≤200
壓力平衡元件		波紋管										滾動膜片
法蘭標準		DIA(亦可按用戶要求提供法蘭標準)
閥體材質		鑄鋼(工作溫度≤350℃)
閥芯材質		不銹鋼；軟密封為不銹鋼鑲嵌橡膠圈
最高工作壓力		公稱壓力(注意△Pmax及工作壓力與工作溫度的關系)

七、V230自力式調節閥

溫州利沃夫自控閥門科技有限公司產品質量承諾書

溫州利沃夫自控閥門科技有限公司位于浙江省溫州市甌北安豐工業區-中國泵閥之鄉。公司始建于1996年，是集設計、生產、開發、銷售、服務于一體的現代化泵閥生產企業。專業生產各種調節閥，截止閥，減壓閥，水利控制閥，隔膜泵等一系列泵閥產品，已有多年的歷史。公司擁有三個大型標準化生產車間，高性能的產品檢測設備，機械加工設備，數控機床，普通機床等近100臺，及大批資深的專業技術人才。大力開發科技創新，迅速發展壯大，在強手如林的泵閥世界占據了一席之地。

公司始終堅持：誠信為本，客戶至上的經營理念，通過不懈努力與結合用戶需求研制開發了多種新工藝新產品。先后通過了ISO 9000; ISO 9001; ISO 9002認證，壓力管道特種設備制造許可證（TS認證）。公司現為：中國石油與石油化工設備工業協會會員單位，中國工程建設協會推薦產品，中國信用企業認證體系示范單位，中國商品學會優質產品，中國泵閥之鄉會員單位。產品廣泛應用于電力、冶金、食品、石油、化工、輕工、醫藥、等行業，大大的滿足了市場的需求。

產品質保期為自出廠日起質保一年，實行“三包”服務（包退、包換、包修）。

我們承諾：不論是客戶使用不當或是產品本身問題，我們工作人員24小時到現場解決問題
