標準	國標
材質	不銹鋼
工作溫度	常溫
公稱通徑	20-450
規格	80
連接形式	法蘭
流動方向	單向
密封形式	軟密封型
驅動方式	手動
適用介質	水,蒸汽,油品,各種高腐蝕化學介質
形態	柱塞式
零部件及配件	執行器
壓力環境	常壓
類型(通道位置)	二通式
品牌	利沃夫自控
型號	ZJHM-16
加工定制	是

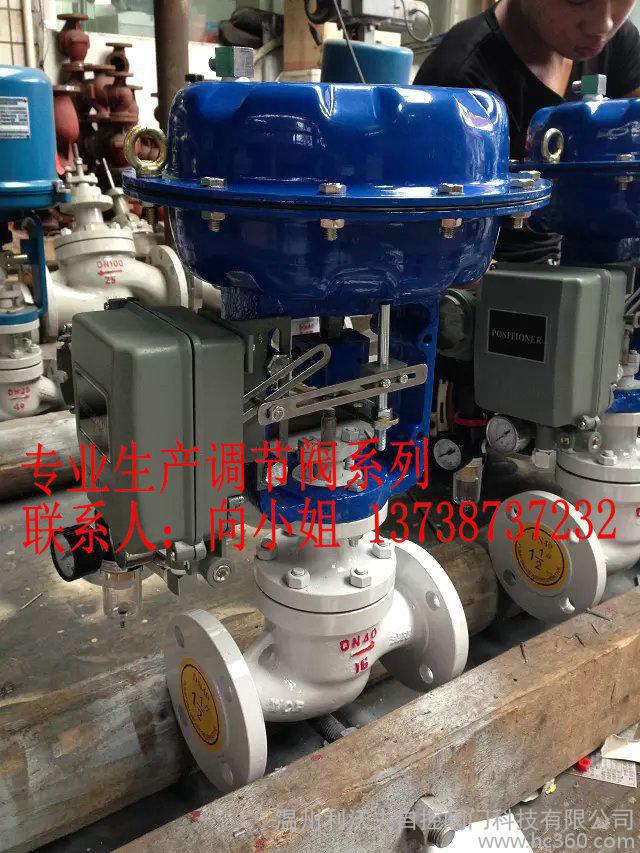

一、ZJHM精小型氣動套筒調節閥系列圖片

ZJHM系列精小型氣動薄膜調節閥，具有外形小、體輕、精確和高效等特點，是八十年代符合IEC標準的新一代調節閥產品。它是我廠在綜合了國內成熟的設計技術、豐富的制造經驗以及國外的先進結構之基礎上，而開發成功的新產品，其基本性能、技術參數和外形安裝尺寸與CV3000型調節閥完全相同。 　　氣動薄膜調節閥是生產過程自動控制系統的執行器中用量最大和最重要的產品之一，而ZJHP系列精小型氣動單座調節閥和ZJHM系列精小型氣動套筒調節閥，又是用戶選用量最大、使用面最廣的通用產品，它廣泛用于一般流體介質的工藝過程控制。 　　除了具備氣動儀表的共同優點外，ZJHM系列精小型氣動薄膜調節閥還具有可靠的動作特性、精確的流量特性和寬大的可調范圍。同時，穩定的操作、甚小的閥座泄漏更是本產品突出的特點。因此，本產品將以上述的獨特優點，在各工業部門的廣泛應用中取得高質量的控制效果。

二、ZJHM精小型氣動套筒調節閥產品特點

　　1、采用平衡型閥芯，不平衡力小，允許壓差大，操穩定。 　　2、閥芯導向面大，可改善由渦流和沖擊引起的振蕩，并減少損壞。 　　3、比普通單雙座調節閥噪聲降低10dB左右。 　　4、結構簡單，裝拆維修方便。

工作原理、結構

三、ZJHM系列精小型套筒調節閥(相當于CV3000的HCB型蘢式雙座調節閥)，是由ZHA(B)型氣動多彈簧薄膜執行機構和VJM型低流阻套筒閥組成。 　　外來的氣動壓力信號輸入膜室后，此壓力作用在膜，片上產生推力，此推力壓縮彈簧組，并使推桿移動而帶動閥桿使閥芯開(關)，直至推力與彈簧組被壓縮后的反力平衡而穩定在行程的某個位噩上為止。依照上述原理可知，閥芯位移與輸入壓力信號具有一定的比例關系。

四、ZJHM精小型氣動套筒調節閥技術參數

公稱通徑㎜	25	40	50	65	80	100	150	200
閥座直徑㎜	25	32	40	50	65	80	100	125	150	200
額定流量系數Kv	直線	11	17.6	27.6	44	69	110	176	275	440	690
等百分比	10	16	25	40	63	100	160	250	400	630
公稱壓力MPa	0.6 1.6 4.0 6.4
行程㎜	16	25	40	60

流量特性	直線、等百分比
介質溫度℃	-15~200（常溫型）、-40~+250、-40~450（中溫型）
法蘭尺寸	鑄鐵法蘭尺寸按JB78，鑄鋼法蘭尺寸按JB79
法蘭型式	法蘭密封面型式按JB77，其中鑄鐵法蘭按光滑式，鑄鋼法蘭按凹式
閥體材質	PN（MPa）	0.6，1.6	HT200
4.0，6.4	WCB、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti
閥芯材質	1Cr18Ni9Ti、0Cr18Ni12Mo2Ti
上閥蓋型式	普通式（常溫型），熱片式（中溫型）
可調比R	50∶1

五、ZJHM精小型氣動套筒調節閥外形尺寸

DN	L	H	H1	質量（Kg）	φA
PN6/16	PN40	PN64	普通	高溫	PN6	PN16	PN40	PN64	PN6 PN16	PN40 PN64
25	184	197	210	410	560	50	57	70	20	24	285
40	222	235	251	455	520	65	75	85	26	35
50	254	267	286	457	627	70	82	90	30	40
65	276	292	311	610	790	80	92	102	47	66	360
80	298	317	337	622	807	95	100	107	55	78
100	352	368	394	640	850	105	110	117	125	65	99
150	452	473	508	870	1130	132	142	150	172	130	160	470
200	600	615	650	890	1150	160	170	187	207	175	250
250	650	670	690	1203	1523	187	202	225	235	350	470	580
300	740	770	800	1234	1554	220	230	257	265	500	660

六、ZJHM精小型氣動套筒調節閥

溫州利沃夫自控閥門科技有限公司產品質量承諾書

溫州利沃夫自控閥門科技有限公司位于浙江省溫州市甌北安豐工業區-中國泵閥之鄉。公司始建于1996年，是集設計、生產、開發、銷售、服務于一體的現代化泵閥生產企業。專業生產各種調節閥，截止閥，減壓閥，水利控制閥，隔膜泵等一系列泵閥產品，已有多年的歷史。公司擁有三個大型標準化生產車間，高性能的產品檢測設備，機械加工設備，數控機床，普通機床等近100臺，及大批資深的專業技術人才。大力開發科技創新，迅速發展壯大，在強手如林的泵閥世界占據了一席之地。

公司始終堅持：誠信為本，客戶至上的經營理念，通過不懈努力與結合用戶需求研制開發了多種新工藝新產品。先后通過了ISO 9000; ISO 9001; ISO 9002認證，壓力管道特種設備制造許可證（TS認證）。公司現為：中國石油與石油化工設備工業協會會員單位，中國工程建設協會推薦產品，中國信用企業認證體系示范單位，中國商品學會優質產品，中國泵閥之鄉會員單位。產品廣泛應用于電力、冶金、食品、石油、化工、輕工、醫藥、等行業，大大的滿足了市場的需求。

產品質保期為自出廠日起質保一年，實行“三包”服務（包退、包換、包修）。

我們承諾：不論是客戶使用不當或是產品本身問題，我們工作人員24小時到現場解決問題
