類型(通道位置)	二通式
標準	國標
材質	鑄鋼
產地	浙江
工作溫度	常溫
公稱通徑	15-300
規格	DN25
結構形式	薄膜式
類型	比例閥
連接形式	法蘭
流動方向	單向
驅動方式	氣動
適用范圍	液壓系統
適用介質	蒸汽
形態	柱塞式
用途	調節
零部件及配件	配件
壓力環境	常壓
品牌	茂宏
型號	ZXN
加工定制	是

   銷售經理；章先生
   手機；18248487182
   電話；0571-61715835
產品說明：

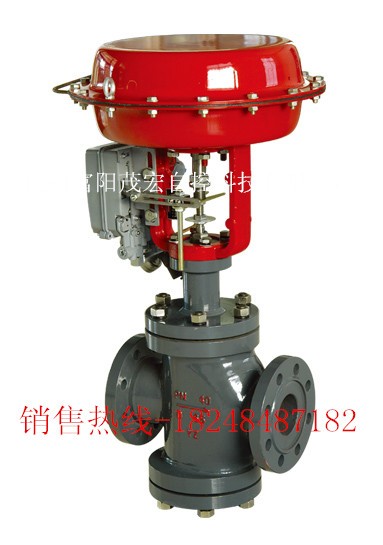

ZXN型新系列氣動薄膜雙座調節閥采用雙導向結構，配用多彈簧執行機構，具有結構緊湊、重量輕、動作靈敏、
閥容量大、流量特性**、拆裝方便等優點。廣泛應用于**控制氣體、液體、蒸汽等介質，工藝參數如壓力、
流量、溫度、液位保持在給定值。特別適用于允許壓差較大，而允許泄漏量也較大的不是很清潔的介質場合。
本系列產品有標準型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN10、16、40、64；
閥體口徑范圍DN20~200。適用流體溫度由-200℃~+560℃，其范圍內多種檔次。泄漏量標準有II級或IV級。

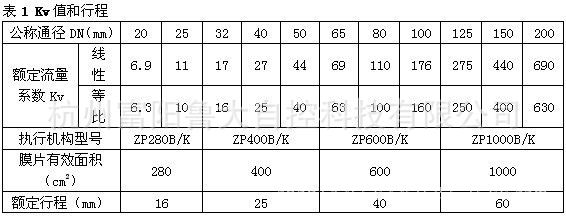

流量特性為線性或等百分比。多種多樣的品種規格可供選擇。
產品特點：
頂?shù)?、層雙導向雙座調節閥，工作時穩定性好。

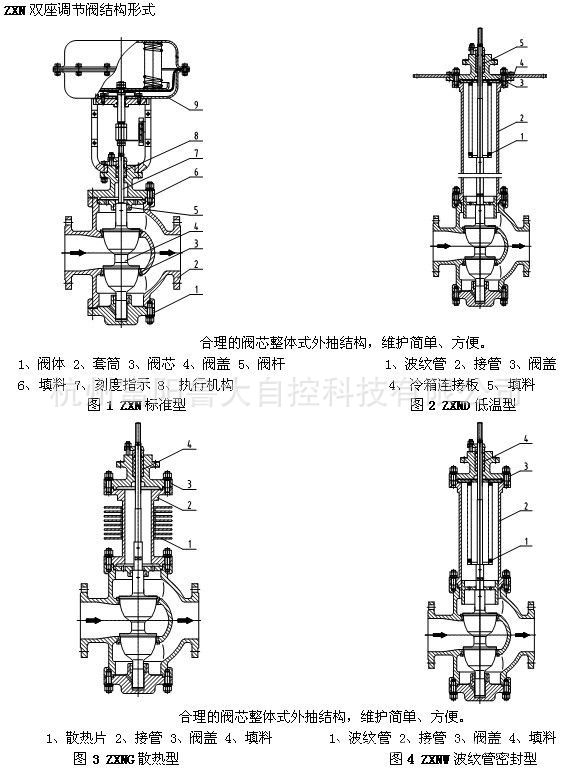

有兩個閥芯和閥座，采用“四通”閥體，可以方便地由正裝改裝成反裝，氣關閥變氣開閥。
閥體按流體動力學原理設計的等截面低流阻流道，額定流量系數大。
不平衡力小，允許使用壓差較大。
執行機構采用多彈簧結構，高度減小30%。重量減輕30%。
可調范圍大，固有可調比為50%。

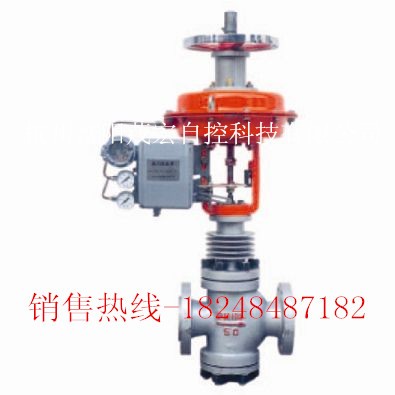

ZXNV型波紋管密封型調節閥對移動的閥桿形成了完全密封，堵絕流體外漏。

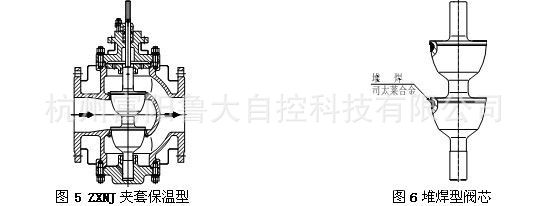

ZXNJ型調節閥帶有保溫夾套，用于流體冷卻后易結晶、凝固造成堵塞的場合。
零件材料：
閥體、閥蓋：HT200，
50ZG芯、閥座：1Cr18Ni9Ti，司太萊合金堆焊
填料：聚四氟乙烯，柔性石墨
波紋管：1Cr18Ni9Ti
填片：橡膠石棉板、10#、1Cr18Ni9Ti、石棉纏繞墊片
膜蓋：A3
波紋膜片：橡膠夾增強滌綸織物、
彈簧：60SiMn
閥桿、推桿：2Cr13、1Cr18Ni9Ti
襯套：2Cr13
軟密封閥芯：增強聚四氟乙烯
執行機構
型    式：多彈簧式薄膜執行機構
  ZP280B/K，ZP400B/K，ZP600B/K，ZP1000B/K
閥 作 用：正作用，反作用
膜片材料：橡膠夾增強滌綸織物
彈簧量程：20～100KPa，40～200KPa
          80～240KPa
供氣壓力：0.14～0.4MPa
信號接口：內螺紋M16×1.5（M10×1）
環境溫度：-30℃～+70℃
附    件（根據要求配置）
定位器，空氣過濾減壓閥，手輪機構，限位開關，電磁閥，閥位傳送器，繼動器，保位閥，其它

注 1）對于ZXNW型雙座波紋管密封調節閥**大允許壓差為1.0MPa，表中數據若數值小于1.0MPa則不變，若數值大于1.0MPa，則取值1.0MPa。

外形尺寸及重量

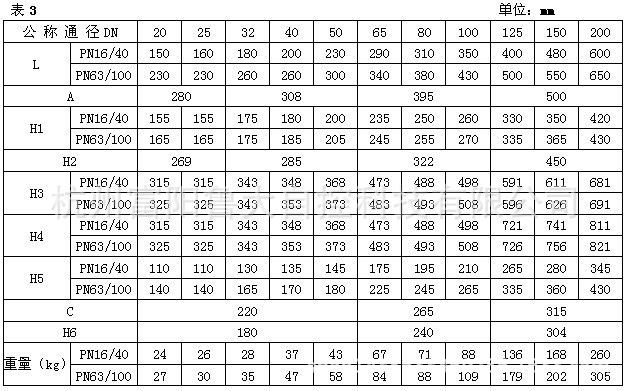

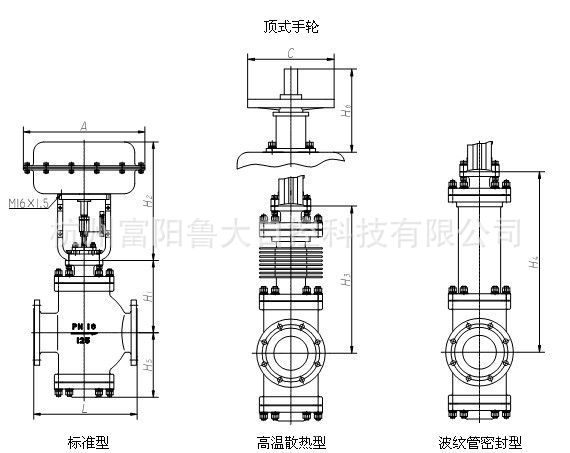

標準型 散熱型 波紋管密封型外形尺寸及重量

注 1）表中重量為不帶附件標準型數據，也可安裝側裝式手輪。
   2）閥體法蘭及法蘭端面距可按用戶指定標準制造，如：ANSI，JIS，DIN等標準。

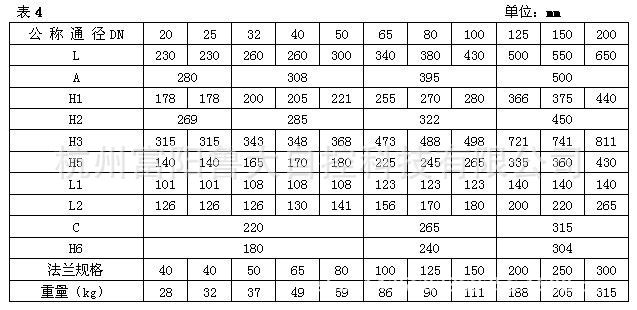

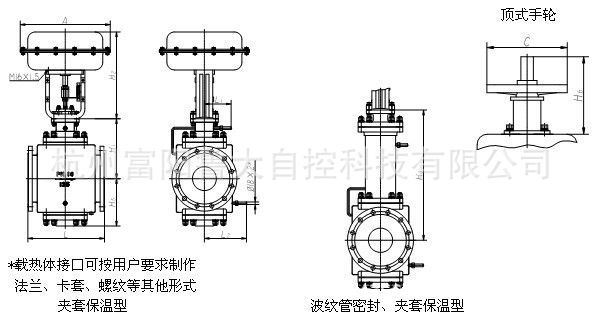

夾套保溫型外形尺寸及重量
