動蝸輪蝸桿驅動頭,QDX3閥門驅動裝置,回轉型手動裝置,蝶閥專配減速機
QDX3手動蝸輪蝸桿驅動頭它的學名又叫QDX3單級蝸輪箱,回轉型手動裝置,蝶閥專配減速機等叫法。蝸輪箱是一種90°回轉型閥門驅動裝置,適用于球閥、蝶閥、旋塞閥等類型閥門。特殊型可輸出360°轉角。產品共有10個...
詳細信息 QDX3手動蝸輪蝸桿驅動頭它的學名又叫QDX3單級蝸輪箱,回轉型手動裝置,蝶閥專配減速機等叫法。蝸輪箱是一種90°回轉型閥門驅動裝置,適用于球閥、蝶閥、旋塞閥等類型閥門。特殊型可輸出360°轉角。產品共有10個型號。型號：QDX3-2，QDX3-3，QDX3-4，QDX3-5，QDX3-6，QDX3-7，QDX3-8，QDX3-9，QDX3-10等。閥門執行器是一款用于閥門驅動的一種驅動裝置起到連接傳動的作用，常用于閥門驅動，機械工，風門，擋板閥，減速機等。上海禹軒生產的蝸輪箱具有耐磨，耐用，不卡等特點，歡迎來人來廠實地考察選用。除了閥門蝸輪箱外我們還生產BA傘齒輪，電動/氣動蝸輪裝置和通用閥門系列減速機產品、防盜蝸輪箱等閥門及配件產品。QDX3-6手動蝸輪蝸桿驅動頭-蝸輪箱殼采用灰鑄鐵、球鑄鐵、鑄鋼材料,美觀大方體積小重量輕,設計合理輸出轉矩大,省力輕便。

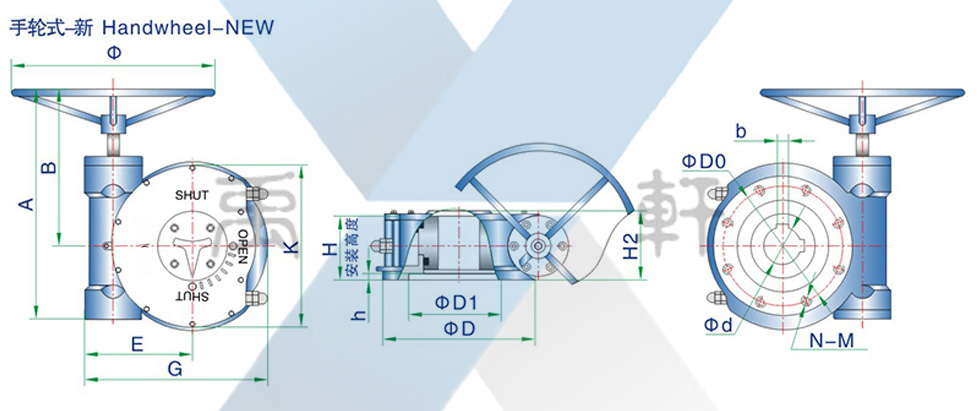

QDX3手動蝸輪蝸桿驅動頭技術參數-連接尺寸-外型尺寸 型號 2 3 4 5 6 6D 7 8 9 技術參數 速比 30： 1 42： 1 43： 1 54： 1 64:1 72:1 78:1 76:1 89:1 輸入力矩 80 80 130 130 165 165 195 220 220 輸出力矩 380 750 1400 1755 2640 2970 3750 4180 4900 限位調整 ±5° ±5° ±5。 ±5° *5° *5* ±5° *5° *5° 蝶閥 DN 80-100 125-150 200-250 300-350 400-450 450 500-600 700 800 球閥 DN 50 80 100 150 200 250 250-300 350 400 連接尺寸 法蘭外圓（D) 90 125 150 175 210 230 260 300 350 連接孔中心 (Do) 70 102 125 140 165 185 200 254 298 凹面 (D1xh) 55x4 70x4 85x4 100x4 130x5 150x5 160x5 200x5 230x5 孔數-螺栓 (N\M) 4-M8 4-M10 4-M12 4-M16 4-M20 4-M20 8-M16 8-M16 8-M20 標準抽孔 (d) 16 24 30 36 40 45 50 60 80 鍵寬x鍵高x條數NO.x 90° 5x5 X1 8x7 X1 10x8 X1 12x8 x1 12x8 x2 14x9 x2 16x10 X2 18x11 X2 22x14 x2 可選軸孔 14、 18、 22、26 28、32、 32、38、 38、42、 42、48 45、55、 55、65、 70、75、 20 36 40 45、48 58、60 70 85、90 安裝高度 (H) 52 62 68 75 105 110 110 120 135 鑄件手輪 (Φ) 200 250 280 320 350 400 400 520 520 鏈輪 (Φ2) 200 300 400 外型尺寸 A 200 235 265 322 368 413 433 554 615 B 144 167 188 215 254 270 278 379 419 C 128 150 160 219 243 260 248 345 394 E 76 96 115 139 170 181 192 224 250 G 132 169 203 245 292 314 338 378 433 H2 70 74 88 97 125 131 128 154 152 K 112 146 175 212 243 266 292 330 382 買家采購指導（需要確認以下數據即可，特殊要求請講明）：一、軸頸（軸孔 尺寸大?。┒?、花鍵尺寸（銷釘寬度）三、連接中孔中心（螺栓孔距離）四、孔徑孔數（螺栓孔數量和孔徑）電裝型需要提供連接電裝盤的尺寸和螺栓孔距和孔數就可以。 共0條 相關評論 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
