首頁 > 供應產品 > ZJHP-16F46 氣動薄膜襯四氟單座調節閥 氣動調節閥
ZJHP-16F46 氣動薄膜襯四氟單座調節閥 氣動調節閥
型號名稱： ZJHP-16F46 氣動薄膜襯四氟單座調節閥 氣動調節閥
瀏覽次數： 923 次
產品標簽：
加工定制： 是
材質： 鑄鋼
產品單價： 800.00元/個
最小起訂量： 1 個
供貨總量： 1888 個
發貨期限： 自買家付款之日起 天內發貨
有效期至： 長期有效
最后更新： 2021-11-21 23:54

詳細信息
加工定制 是
材質 鑄鋼
連接形式 法蘭
公稱通徑 DN20-300（mm）
適用介質 水,蒸汽,油品,空氣,其他
壓力環境 常壓
工作溫度 常溫
流動方向 單向
標準 國標
規格 DN20-300
品牌 上海莆東
型號 ZJHP-16F46

條
由于市場價格浮動影響，以上產品價格屬性?xún)H供參考，詳情以來電或旺旺在線咨詢?yōu)闇?zhǔn)，直接拍下無效，真誠期待與您的合作，也希望能把我們最好的服務，最優質的產品傳遞給您！  undefined

一、產品[氣動薄膜襯四氟單座調節閥]的詳細資料：

產品型號：ZJHP-16F46

產品名稱：氣動薄膜襯四氟單座調節閥

產品特點：ZMJBP-16F46P氣動薄膜襯四氟單座調節閥，是自控儀表中的執行單元。它由氣動薄膜執行機構和直通單座襯氟塑閥兩部份組成。由于該閥接觸介質的部位均采用高壓注塑工藝，襯有能耐腐蝕、耐老化的聚全氟乙丙烯（簡稱F46），又采用聚四氟乙烯波紋管密封，因而該閥廣泛適用于化工、石油、冶金、醫藥、電力等行業中對酸、堿強腐蝕介質和有毒、易揮發等氣體、液體介質的過程控制。

二、產品特點：

1．耐腐蝕：閥體內腔、閥芯、閥座、閥桿均316不銹鋼，能耐酸、堿，耐強腐蝕。
2．密封性能好：采用聚四乙烯材質的波紋管和填料雙重密封，確保無滲漏。
3．泄漏量?。河捎陂y芯、閥座是軟密封，故泄漏量低于國家IV級標準。
4．采用輕小型多彈簧執行機構，體積小，重量輕，調節精度高。

三、零件材料：

閥體、閥蓋：HT200，ZG230-450，ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti，司太萊合金堆焊
軟密封閥芯：增強聚四氟乙烯
波紋管：1Cr18Ni9Ti 聚四氟乙烯波紋管
填片：橡膠石棉板、10''、 1Cr18Ni9Ti石棉纏繞墊片
膜蓋：A3
波紋膜片：丁晴橡膠夾增強滌綸織物
彈簧：30SIMN
閥桿、推桿：2Cr13、1Cr18Ni9Ti
襯套：2Cr13

四、技術參數：

性能指標：（表一）

項目

性能指標

基本誤差％

≤±8

回差％

≤8

死區％

≤6

額定流量系數誤差

≤±10％（Kv≤5時±15％）

泄漏量

≤0.01％閥額定容量

五、技術參數：（表二）

公稱通徑DN（mm）

G3/4''

20

25

32

40

50

65

80

100

150

閥座直徑DN（mm）

3

4

5

6

7

8

10

12

15

20

26

32

40

50

65

80

100

150

額定流量系數KV

0.08

1.12

0.20

.032

0.50

0.80

1.2

2

3.2

5

8

12

20

32

50

70

100

240

流量特性

直線

直線等百分比

公稱壓力PN（Mpa）

1.01.6

配用執行機構

型號

ZHA-22

ZHA-23

ZHA-34

ZHA-45

有效面積cm

200

280

400

630

1000

工作行程mm

10

10

16

25

40

60

彈簧范圍KPa

20-10040-200

作用方式

氣關式或氣開式

工作溫度

-30~200℃

固有可調比R

30：1

六、調節閥的允許壓差：（見表三）

標準組配的氣動單座閥，其氣動薄膜執行機構的輸出力是一定的。為實現理想的調節和關閉，閥門的壓差必須限制在一定數值內，本產品應按表3選用。當壓差超過允許值時，可調整彈簧預緊力，配用閥門定位器或選用其它執行機構來克服不平衡力，但訂貨時必須與我公司聯系，說明具體情況后方可訂貨。

七、充許壓差：（表四）

供氣壓力（MPa）

彈簧范圍（MPa）

公稱通徑（DN）

G3/4''

20

25

32

40

50

65

80

100

150

閥座直徑（DN

3-8

10

12

15

20

26

32

40

50

65

80

100

150

0.14

20~100

允許壓差 △P（MPa）

1.6

0.8

0.5

0.5

0.3

0.25

0.2

0.12

0.08

0.24

40~200

-

1.2

1.1

0.7

0.65

0.45

0.28

0.20

注：流開流態，關閉時p2=0

八、主要零件材料：（表五）

零件名稱

材料

零件名稱

材料

閥體

ZG25襯F46（FEP）

波紋管

F4（PTFE）

閥芯

2Cr13襯F46（FEP）

哈氏合金、蒙乃爾

填料

F4（PTFE）

閥座

2Cr13襯F46（FEP）

柔性石墨

哈氏合金、蒙乃爾

注：對含有雜質、顆粒的介質，閥芯、閥座可采用哈氏合金等。

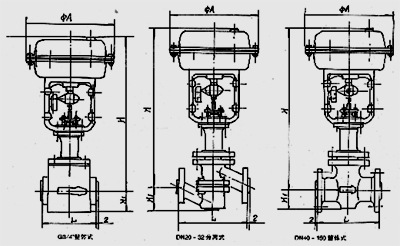

九、氣動薄膜襯四氟單座調節閥外形尺寸：（表六）

公稱通徑 DN（㎜）

3/4″

20

25

32

40

50

65

80

100

150

L

116

180

185

200

220

250

275

300

350

480

A

245

245

245

245

290

290

362

362

362

454

H

401

445

485

495

523

532

697

699

699

817

H1

50

65

70

80

71

88

102

140

170

190

重量

17

17

19

21

28

31.5

54

64

80

120



注：法蘭標準符合JB78-59、JB79-59標準.也可根據用ANSI美國標準等其它標準。
配套附件：
1．各種型號的閥門定位器，電氣轉換器，空氣過濾減壓器。
2．手輪機構。
3．電磁閥，接近開關。

十、型號編制說明：

Z

J

H

P

16

C

G

K

自控閥門

執行機構：

多彈簧氣動薄膜執行機構

閥門結構類型：

公稱壓力：

閥體材質：

溫度類型：

作用型式：

-

J：表示精小型

-

P：表示單座

16：表示1.6MPa

C：表示碳鋼

G：中溫型

常溫省略

K：表示氣開型

-

-

-

N：表示雙座

25：表示2.5MPa

P：表示不銹鋼

-

B：表示氣關型

-

-

-

M：表示套筒閥

40：表示4.0MPa

F46：表示閥體襯氟

-

-

-

-

-

-

64：表示6.4MPa

-





訂貨須知：



1.產品型號與名稱 2.公稱通徑DN 3.額定流量系數KV 4.公稱壓力和壓差 5.閥體和閥內組件材料 6.流量特性 7.適用溫度 8.電源電壓和控制信號 9.是否帶附件條1
