| 標準 | 國標 |
| 材質 | 碳鋼、不銹鋼 |
| 工作溫度 | 常溫 |
| 公稱通徑 | DN10-DN500 |
| 規格 | DN20 |
| 連接形式 | 螺紋、法蘭 |
| 流動方向 | 雙向 |
| 密封形式 | 軟密封型 |
| 驅動方式 | 電子 |
| 適用介質 | 水,蒸汽,油品,各種高腐蝕化學介質,弱酸堿介質,氨氣,氮氣,氧氣,氫氣,液化氣,空氣 |
| 形態 | 柱塞式 |
| 用途 | 流量控制,調壓,調節,風量調節,減壓閥,溫控,節流,儀表,進水 |
| 零部件及配件 | 配件 |
| 壓力環境 | 高壓 |
| 類型(通道位置) | 二通式 |
| 品牌 | SUNCY/舜希 |
| 型號 | SX |
| 加工定制 | 是 |

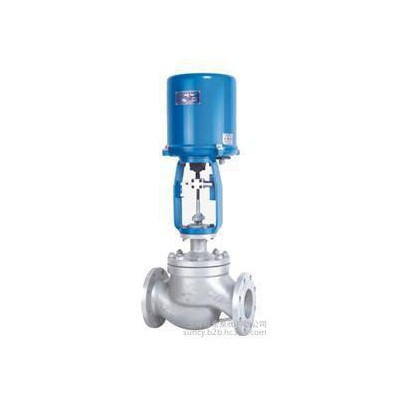

電動套筒調節閥一、產品概述
電動套筒調節閥，由直行程電子式電動執行機構和套筒調節閥體組成。電動套筒調節閥內含飼服功能，接受統一的4-20mA 或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動的控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。
二、產品特點
1、采用平衡型閥芯，不平衡力大，允許壓差大，操作穩定。
2、閥芯導向面大，可改善由渦流和沖擊引起的振蕩。
3、比普通的單、雙座調節閥噪聲降低10dB左右。
4、結構簡單，裝拆維修方便。
三、主要性能
閥體 |
閥體形式 | 直通鑄造球型閥 |
公稱通徑 | DN20～300mm |
公稱壓力 | PN1.6、2.5、4.0、6.4 |
法蘭標準 | GB/T9113、 JB/T79 |
連接形式 | 法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(適用于1″以內) |
閥蓋形式 | 標準型-17～+230℃、高溫型+230～+450℃ 低溫型-60～-196℃、波紋管密封型-40～+350℃ |
壓蓋型式 | 螺栓壓緊式 |
密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料 |
發內件 |
閥芯形式 | 壓力平衡式閥芯 |
流量特性 | 線性、等百分比 |
執行機構 |
執行器型號 | 3810L系列、PSL系列 |
主要技術參數 | 電壓：220V/50Hz、輸入（輸出）信號：4-20mA·DC |
防護等級：相當IP55、隔爆標志：ExdⅡBT4、手操功能：手柄 |
環境溫度：-25～+70℃、環境濕度：≤95% |
四、主要性能指標
項目 | 指標值 |
基本誤差% | 配3810L±2.5； 配PSL±1.0 |
回差% | 配381L ±2.0； 配PSL±1.0 |
死區% | 1.0 |
始終點偏差% | 電開 | 始點±2.5 | 終點±2.5 |
始點±2.5 | 終點±2.5 |
電關 | 始點 | ±2.5 |
終點 | ±2.5 |
額定行程偏差% | ≤2.5 |
泄露量L/h | 0.01%×閥額定容量 |
可調范圍R | 30：1 |
五、額定流量系數Kv、允許壓差
公稱通徑 DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
閥座直徑 dN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
額定流量系數KV | 直線 | 10 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 1000 | 1600 |
等百分 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 155 | 250 | 370 | 580 | 900 | 1300 |
額定行程 | 16 | 25 | 40 | 60 | 100 |
允許壓差(MPa) | 6.4 | 6.4 | 5.2 | 5.2 | 4.6 | 4.6 | 3.7 | 3.7 | 3.5 | 3.1 | 3.1 | 2.6 | 2.2 |
六、主要外形及連接尺寸
![]()
公稱通徑 DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
L | PN16/25 | 181 | 184 | 200 | 222 | 254 | 276 | 298 | 352 | 410 | 451 | 550 | 640 | 880 |
| PN40 | 194 | 197 | 200 | 235 | 267 | 292 | 317 | 368 | 425 | 473 | 640 | 760 | 910 |
| PN64 | 206 | 200 | 210 | 251 | 286 | 311 | 337 | 394 | 440 | 508 | 670 | 810 | 950 |
H | PN16/25 | 52.5 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 | 170 | 195 | 230 |
| PN40 | 52.5 | 57.5 | 75 | 75 | 82.5 | 92.5 | 100 | 117.5 | 150 | 167.5 | 187.5 | 205 | 245 |
| PN64 | 65 | 40 | 85 | 85 | 90 | 102.5 | 107.5 | 125 | 172.5 | 195 | 207.5 | 230 | 260 |
H1 | 132 | 132 | 158 | 170 | 179 | 214 | 221 | 234 | 270 | 294 | 331 | 390 | 450 |
H2 | PSL | 465 | 465 | 465 | 465 | 465 | 560 | 560 | 560 | 560 | 560 | 788 | 788 | 788 |
| 3810 | 373 | 373 | 495 | 495 | 495 | 700 | 700 | 700 | 725 | 725 | 725 | 725 | 725 |
D | 177 | 177 | 177 | 177 | 177 | 182 | 182 | 182 | 182 | 182 | 218 | 218 | 218 |
R | 225 | 225 | 225 | 225 | 225 | 257 | 257 | 257 | 310 | 310 | 310 | 310 | 310 |
