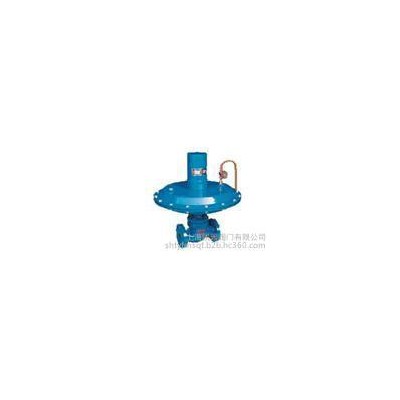

| 材質 | 碳鋼 | | 連接形式 | 法蘭 | | 品牌 | 上海團園閥門 | | 型號 | ZZYW | | 加工定制 | 是 | | 產 品 說 明 | | ZZYW型自力式差壓調節閥 | | | | | ■ 產品簡介:ZZYW型自力式微壓、差壓調節閥是一種無需外加能源，利用被控介質自身能量當動力源，引入執行機構膜室產生推力，控制節流元件運動達到自動調節。主要用于各種工業爐氣體燃燒系統，控制甲、乙兩種燃料混合比流量，達到理想的然料條件：用于氫冷發電機組密封油與氫氣、液化氣、氧氣、氮氣等各種工業氣體的減壓、穩壓、泄壓調節：用于各種油品、化學品、液體儲罐氣封。 ■ 主要技術參數:| 公稱通徑DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | | 額定流量系數Kv | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | | 公稱壓力（MPa） | 1.0 1.6 | | 固有流量特性 | 快開 | 保證調壓閥正常工作
的最小壓差P（MPa） | ≥0.01 | 壓力分段范圍
（KPa） | 0.5～6 5～10 9～15 12～19 18～25 22～30
28～35 32～40 38～50 48～60 58～72 70～100 | | 工作溫度℃ | ≤80 | | 適合介質 | 氣體、蒸汽、低粘度液體 | | 法蘭尺寸、型式 | PN10、16、GB9113-88凸式
或根據用戶要求選配其它標準型式的法蘭（如：ANSI、JIS、DIN等標準） ? | | 結構長度 | 按GB12221-89標準 |
■ 主要性能指標:| 控制精度％ | ±10 | 允許泄
漏量 | 硬密封（L/H） | 單座（Ⅳ級）：≤10-4閥額定容量：雙座（Ⅱ級）、≤5×10-3×閥額定容量 | 軟密封
（ml/min） | DN(mm) | | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | | 0.15 | 0.3 | 0.45 | 0.6 | 0.9 | 1.7 | 4.0 | 6.75 |
■ 應用實例: A.氫冷發電機組密封油系統 B.差壓調節閥用于物料循環回路流量控制
C.風機加熱系統循環風量控制 E.泵旁路調節 D.兩種氣體流量的配比控制 ■ 許用介質與溫度的關系:| 公稱通徑（DN） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | | A | 壓力調節范圍
（Kpa） | 0.5～30 | φ394 | | 28～50 | φ308 | φ394 | | 48～100 | φ308 |
■ 外形尺寸: 公稱通徑
DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | | 法蘭距離L | 185 | 200 | 205 | 222 | 254 | 276 | 298 | 352 | | 執行器寬K | 395 | | 總高度H | 456 | 465 | 470 | 470 | 480 | 490 | 490 | 510 | | 導壓管接口螺紋 | M16×1.5 | | 重量Kg | 12 | 13 | 15 | 17 | 20 | 28 | 38 | 43 |
|
|
|
|
