雙曲面攪拌機產品特點：

    雙曲面攪拌機改變了常規攪拌機在攪拌池內的流速不均勻、存在攪拌死角、容積利用率較低的缺點,在池中產生均勻的底部全向推流，無死角、無沉淀，且水面平靜，無空氣進入水中；攪拌葉輪外形好，雙曲面設計，采用非葉片結構，不會產生在攪拌機上掛帶任何雜物，也不會產生纖維纏繞，故平時運行時不需進行任何的維護。

二、雙曲面攪拌機工作原理：

    Q型系列曲面攪拌機曲面葉輪體上表面為雙曲線母線繞葉輪體軸線旋轉形成的雙曲面結構，其獨特的葉輪結構設計，zui大限度地將流體特性與機械運動相結合。雙曲線的方程為xy=b曲線沿y軸旋轉而構成的曲面體；為了迎合水體流動，設計從葉輪的中心進水，這一方面減少了進水紊流，另一方面保證了液體對葉輪表面的壓力均勻，從而保證整機在運動狀態下的平衡。在漸開雙弧面上均布有八條導流葉片，借助液體自重壓力作補充進水獲得的勢能與葉輪旋轉時產生的離心力形成動能，液體在重力加速度的作用下經雙曲面結構過渡沿葉輪圓周方向作切線運動，在池壁的反射作用下，形成自上而下地循環水流，故可獲得在軸向和徑向方向的交叉水流（如雙曲面流態圖）。

    正是由于Q型系列曲面攪拌機葉輪的結構特性和接近池底安裝的特點，其工作位置決定了它對懸浮物的防沉降作用是直接的，在工作中可獲得理想的攪拌效果，能有效地消除攪拌死角。較大的比表面積可獲得大面積的水體交換。

三、雙曲面攪拌機應用范圍：

    Q型系列曲面攪拌機是我公司開發的zui先進的、zui高效、zui值得推薦使用的攪拌機之一。它廣泛運用在環保、化工、能源、輕工等行業需要對液體進行固液、氣攪拌混合的場合，尤其適用在污水處理工藝中的混凝池、調節池、厭氧池、硝化和反硝化池。

其葉輪結構由導流體、攪拌葉片及傳動軸等組成。

    葉輪低轉速、低磨損，抗腐蝕性好，故性能可靠，使用壽命長。與常規攪拌機相比，該大容量全向推流的雙曲面攪拌機，能耗較低，攪拌1立方米污水一般只需要2~3瓦，節能達30%~50%。

其葉輪結構由導流體、攪拌葉片及傳動軸等組成。

四、雙曲面攪拌機結構簡介：

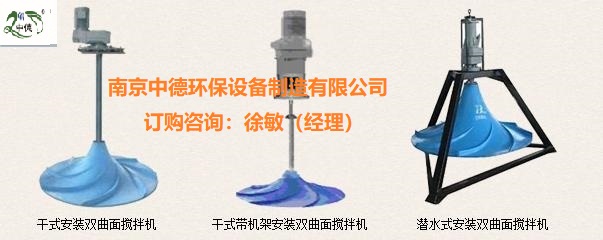

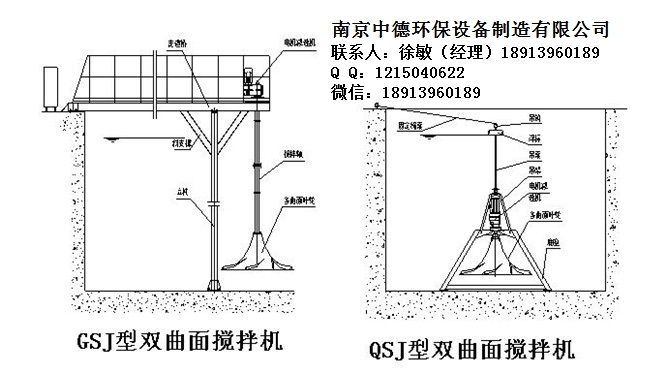

    Q型系列曲面攪拌機整機由驅動裝置和雙曲面葉輪體及安裝附件組成，為了滿足用戶不同工況條件下的使用，安裝分為干式（也稱立軸式）和潛水式兩種。干式安裝，將驅動裝置固定在工作橋上，通過傳動軸將動能傳至介質中的葉輪部件，它用于含固率高，水溫高，含有磨蝕性的液體中，由于葉輪具有自動糾偏功能，運行較平穩，減速機噪音小于60分貝。潛水式安裝，可免去橋架，采用潛水動力，利用設備自重定位，安裝靈活方便，適用在水深較深，且水質穩定，不含磨蝕性的水體，水溫不大于40℃，PH值6~9之間，其特點是無噪音，無視覺障礙。

產品名稱：SQ型雙曲面攪拌機

雙曲面攪拌機產品簡介：

    SQ型雙曲面攪拌機的葉輪采用先進的成型工藝，表面光滑，線型及流態好，具有強度高、耐腐蝕的特性，同時阻力小，效率高。采用干式安裝，配套的電機及減速機置于液體的上方，不接觸液體，水下無易損件，具有較長的使用壽命，是各種液體攪拌的理想設備。

四、安裝

1、橋架應校正水平，半橋架立柱應校正垂直。地腳螺栓及連接部位應堅固可靠。

2、將減震座平放在橋架規定位置，校正水平后與橋架連接固定。

 3、減速電機安裝在減震座上，并連接固定。

4、將葉輪與攪拌軸法蘭用螺栓連接并緊固。

5、將葉輪與攪拌軸放入池內，攪拌軸與減速機輸出軸連接并緊固。

6、攪拌機安裝后，攪拌軸須與水平面垂直。垂直偏差小于1/1000，且不超過5mm。

7、安裝完畢后，拆下電機尾罩，用手轉動風機葉片，檢查攪拌機轉動是否靈活、正常。攪拌軸擺動偏差應小于3/1000。

8、接通電源后，點動觀察攪拌軸轉動方向，從上往下看正確轉動方向為逆時針旋轉。若反之，則任意調換2根電源接線位置。
