標準	國標
材質	鑄鋼
工作溫度	常溫
連接形式	法蘭
流動方向	雙向
密封形式	軟密封型
驅動方式	電動
適用介質	各種高腐蝕化學介質
形態	旋轉式
用途	調節
品牌	Arsota阿斯塔

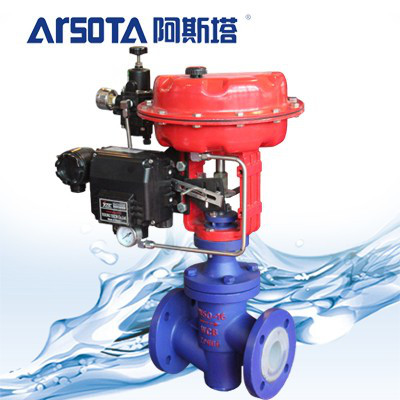

型號	ZRHCF電動(波紋管密封)防腐襯氟單座調節閥
加工定制	是
通道位置	直通式

ZRHCF電動襯氟調節閥介紹

ZRHCF電動襯氟調節閥是一種波紋管密封單座調節閥，該閥接觸介質部位采用高壓注塑工藝，襯有能耐強腐蝕介質如：鹽酸、硫酸、硝酸、氫氟酸等和耐老化的聚四氟乙烯F46,又采用聚四氟乙烯波紋管密封，廣泛應用于各種工藝中對酸、堿等強腐蝕介質以及有毒易揮發等氣體、液體介質的過程控制。

ZRHCF電動調節閥系列標準規格

閥體型式：直通鑄造球型襯氟閥體
閥芯型式：非平衡式單座襯氟柱塞閥芯
公稱通徑：DN20~150 NPS 3/4〞~ 6〞
公稱壓力：PN16 ~ 25 CLASS 150/300LB
連接方式：法蘭：FF、RF、MF、RTJ
閥蓋形式：襯氟波紋管密封型
填 料：V型聚四氟乙烯填料、柔性石墨填料等
密 封 墊：聚四氟乙烯
執行機構：電動：3810L系列智能型執行機構、PSL系列智能型執行機構
表面涂漆：綠色 丙稀酸聚胺酯磁漆

ZRHCF電動襯氟調節閥型號編制

Z	執行機構	H	結構形式	-公稱壓力	閥體材質	公稱通徑
Z系列調節閥	R:電動3810L執行機構 D:電動PSL執行機構	H直行程	CF:標準型襯氟調節閥	PN16=16 CL150LB=150 LB JIS10K=10K	C=WCB LC=LCB P=CF8 PL=CF3 R=CF8M RL=CF3M	DN25= DN25 NPS1〞=NPS1〞
如：Z型電動襯氟調節閥，壓力PN16，閥體材料為WCB，公稱通徑DN50，型號為：ZRHCF-16C DN50

ZRHCF電動襯氟調節閥性能

流量特性		直線、等百分比、快開
可調范圍		30:1
額定CV值		等百分比CV6.3~400 ，直線CV6.9~440
允許泄漏量		軟密封:VI級（氣泡級） 泄漏量標準:GB/T 4213
性能指標		氣動	電動
	基本誤差%	±1.5	±1.0
	回差%	≤1.5	≤1.0
	死區%	≤0.6	≤1.0
	始終點偏差%	±2.5	±2.5
	額定行程偏差%	≤2.5	≤2.5

ZRHCF電動襯氟調節閥選用參數表

公稱通徑DN			20	25	32	40	50	65		80	100	125	150
額定流量系數Cv	等百分比			8	12	20	32	50		70	100	200	240
	直線		5	10	16	25	38	63		80	120	220	300
行程			16mm		25 mm				40mm			60mm
電動執行機構			最大允許壓差（MPa）
型號		推力（N）
3810L-08		800	2.38	1.52
3810L-20		2000	4.77	3.05	1.86	1.19	0.76
3810L-30		3000			2.79	1.79	1.14
3810L-50		5000			4.66	2.98	1.91	1.13		0.6	0.47
3810L-65		6500						1.35		0.8	0.57	0.39	0.26
3810L-99		10000										0.61	0.42
